Как это выглядит

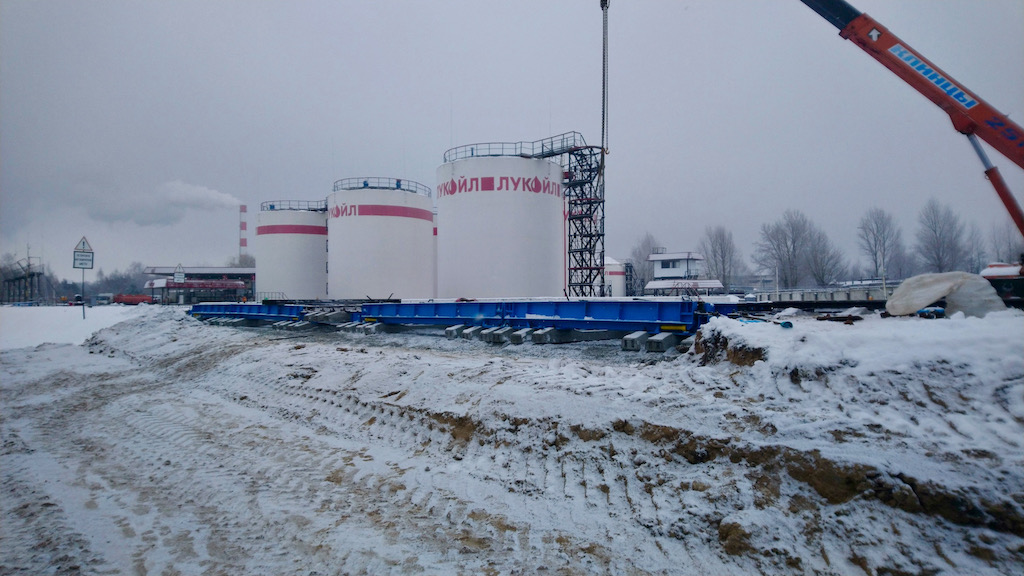

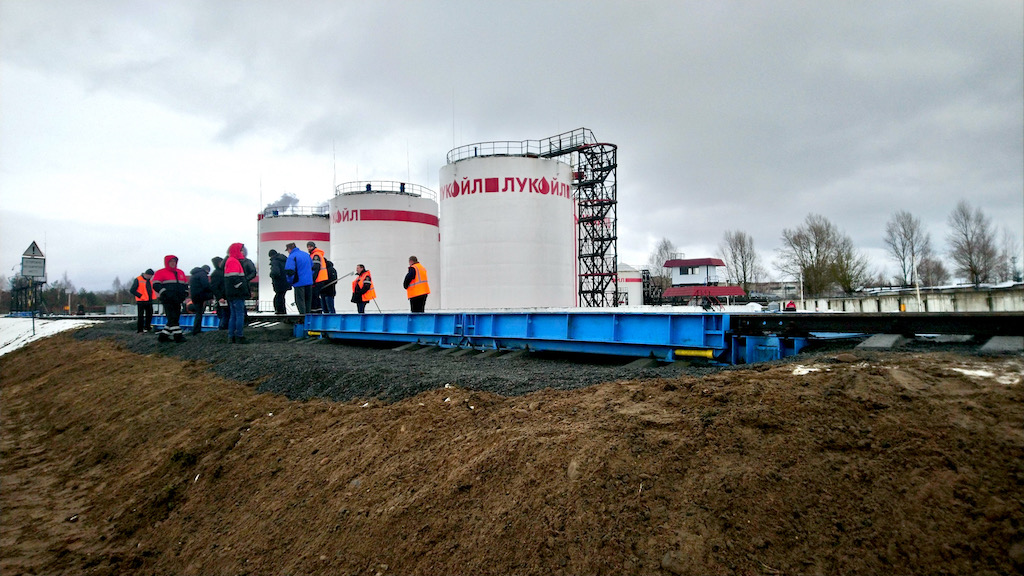

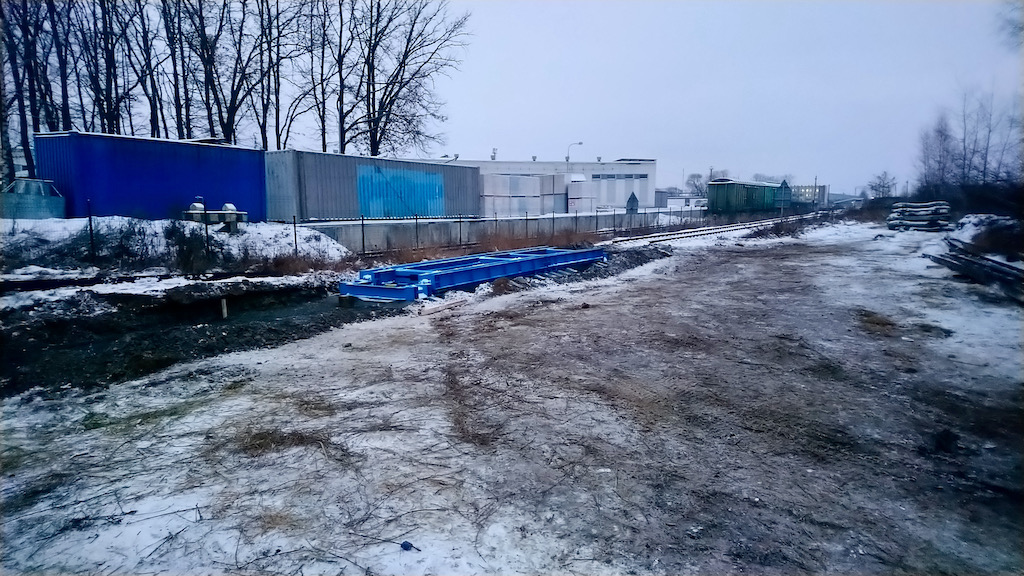

Фотографии с монтажа
Этапы установки вагонных весов Модуль

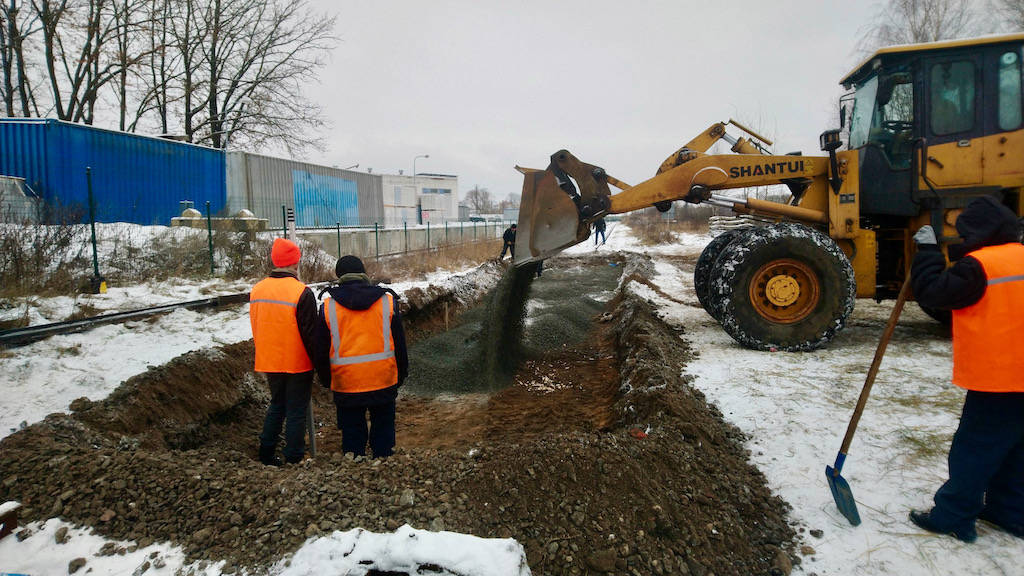

Бесфундаментное исполнение: уплотнённое щебёночное основание, платформа устанавливается на стандартные железнодорожные шпалы в углублении 300 мм. Фундаментное исполнение: железобетонный фундамент по проекту, с приямком или без.
До начала работ оформляется разрешение БелЖД. Участок пути закрывается, как правило, на три рабочих дня — этого достаточно на демонтаж, установку модулей и восстановление пути.

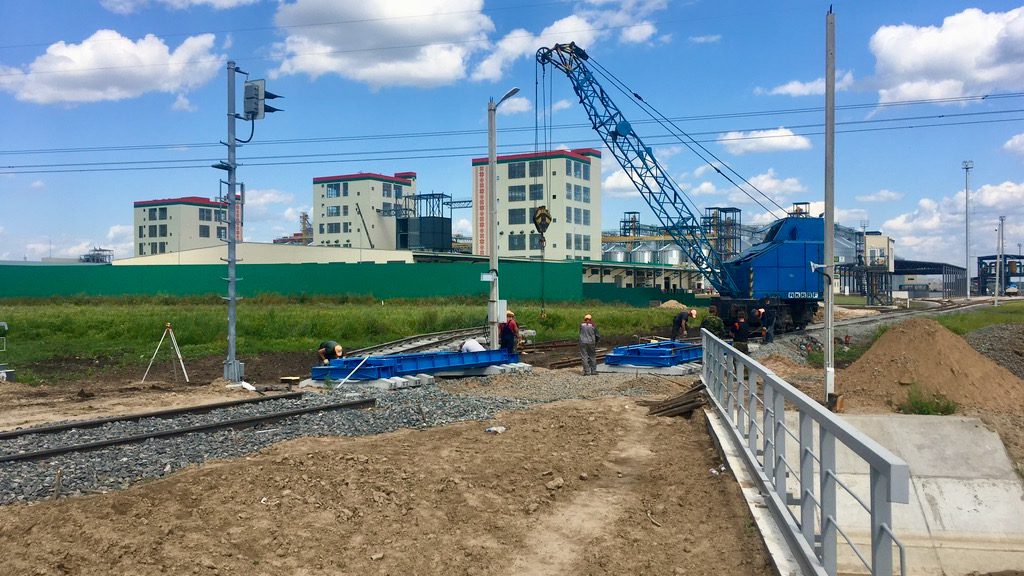

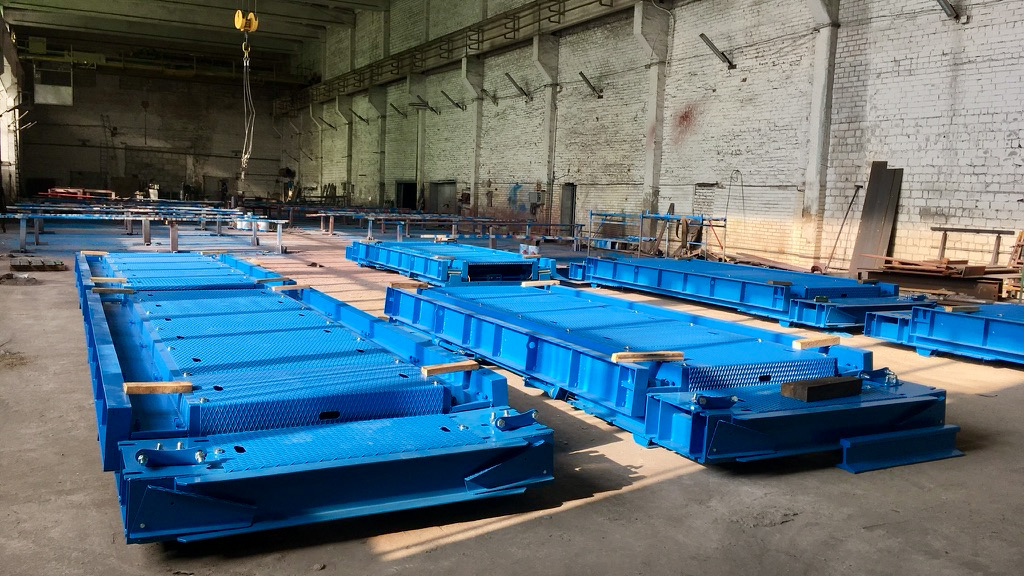

Платформы приходят в сборе — с датчиками, упорами и электроникой. Модули выставляются грузоподъёмной техникой по уровню; вертикальность установки датчиков контролируется специальной аппаратурой.

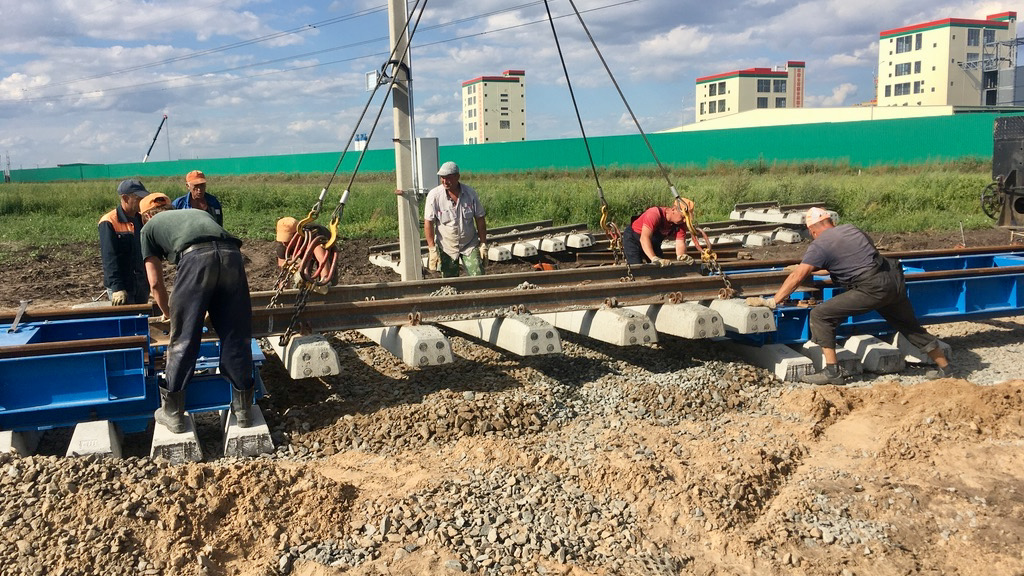

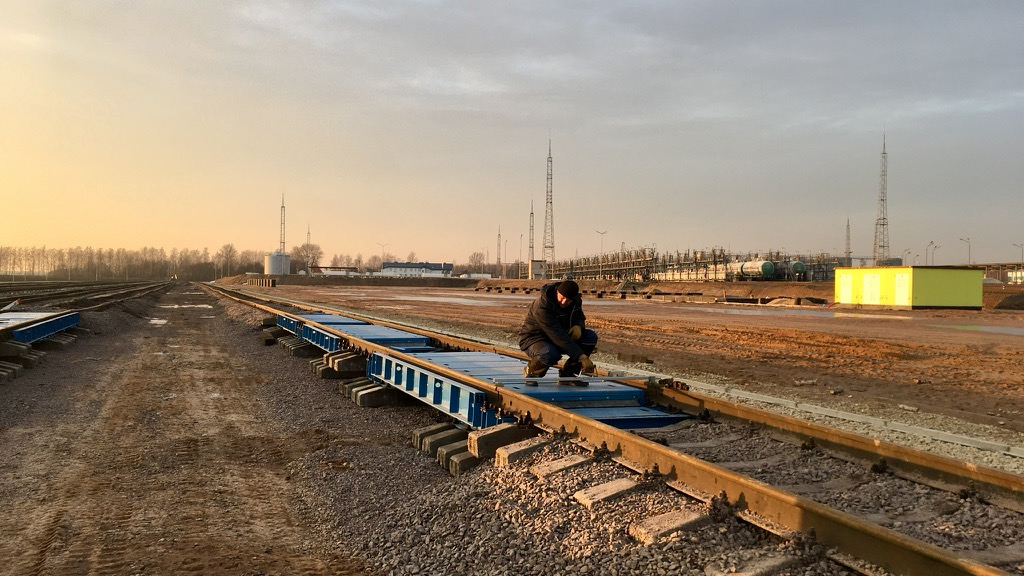

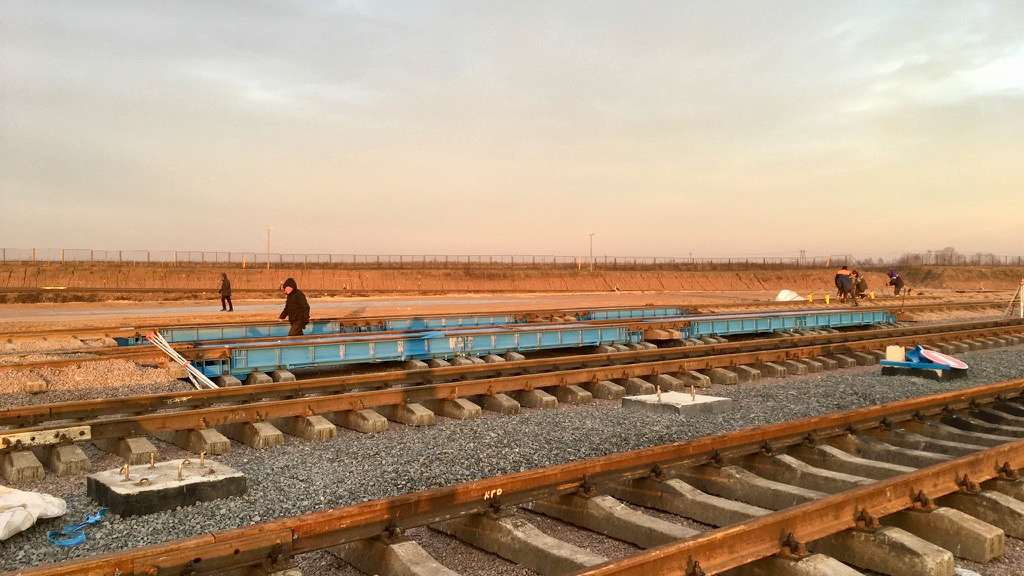

Путь восстанавливается через грузоприёмные платформы и межплатформенный промежуток, выполняется выправка подходов согласно ТУ БелЖД, участок сдаётся дороге.
Подвод 380 В к месту установки модуля (нужен для подключения весоповерочного вагона), прокладка кабеля от платформы до операторской, слаботочная линия по проекту, 220 В и освещение в операторской.

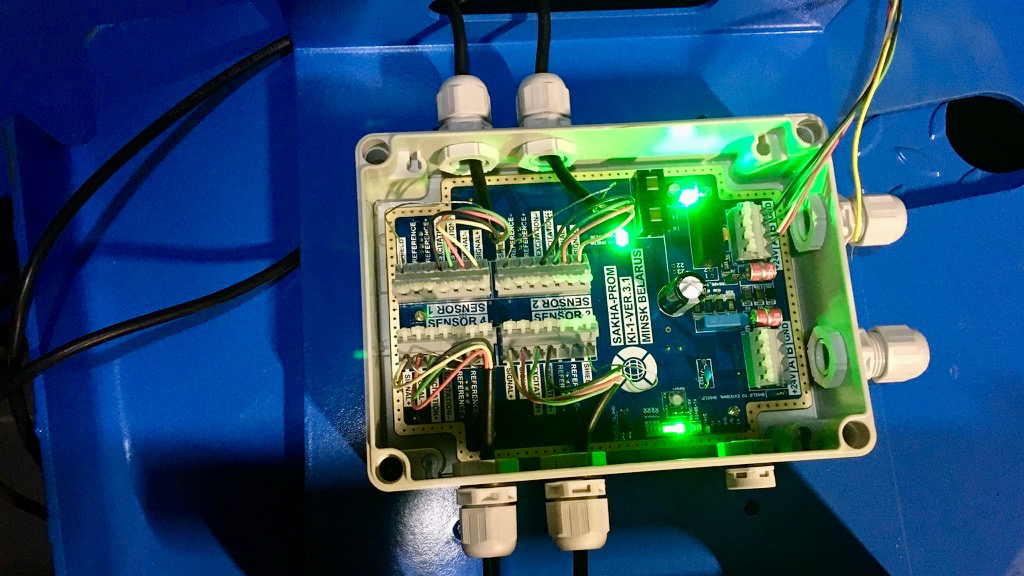

Контроллеры измерительные уже стоят в платформах; на объекте подключается линия RS485 до весового терминала (до 1200 м), устанавливается терминал и оборудование ПАК.
Калибровка с весоповерочным вагоном, настройка режимов (статика, динамика), проверка диагностики по каждому датчику, настройка ПО и передачи данных.
Весы предъявляются Госповерителю, оформляется свидетельство о поверке, проводится инструктаж операторов и подписывается акт ввода в эксплуатацию.
