LOADCONTROL Mobile

Бортовая система взвешивания

Собственная разработка «Саха-прома» — система взвешивания для вилочных погрузчиков и аналогичных машин с гидравлической системой подъёма. Принцип работы — измерение давления в гидравлике при подъёме груза, вес виден прямо на экране в процессе обычной работы, без отдельной операции взвешивания.

Показания, учёт загрузок и отчёты — в приложении LOADCONTROL Mobile на Android: система считает число подъёмов, суммирует загруженный вес и привязывает его к транспортному средству, заявке, материалу и контрагенту.

Точность от ±0,1%Дискретность от 1 кгIP65-40…+50 °C

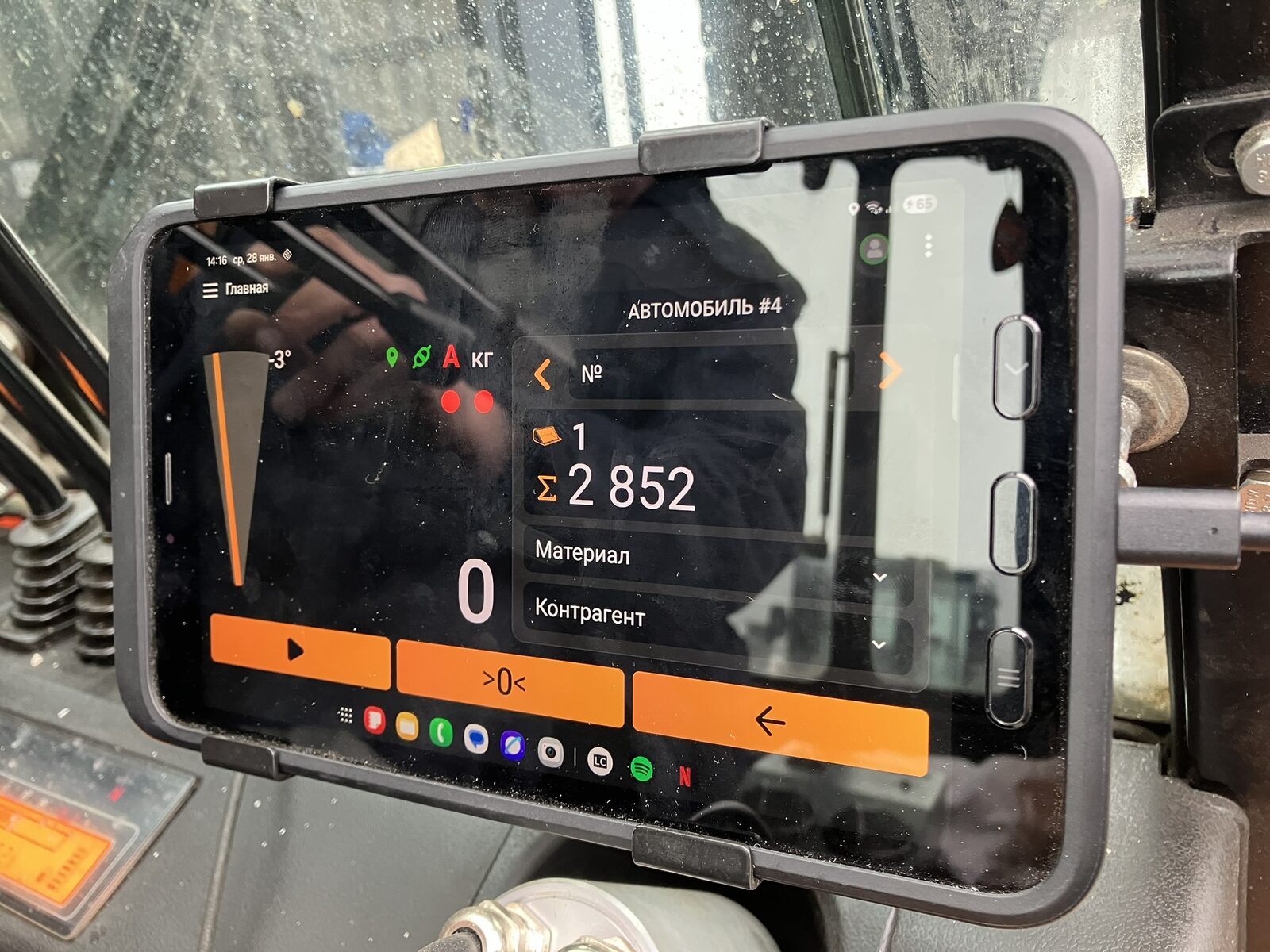

Экран приложения LOADCONTROL Mobile на планшете в кабине погрузчика

Установка

Как система ставится на погрузчик

Датчик давления врезается в гидравлику подъёма через узел встройки (тройник или фланец), датчики положения и блок обработки данных крепятся на мачте, блок связи — на раме, телефон — в кабине водителя.

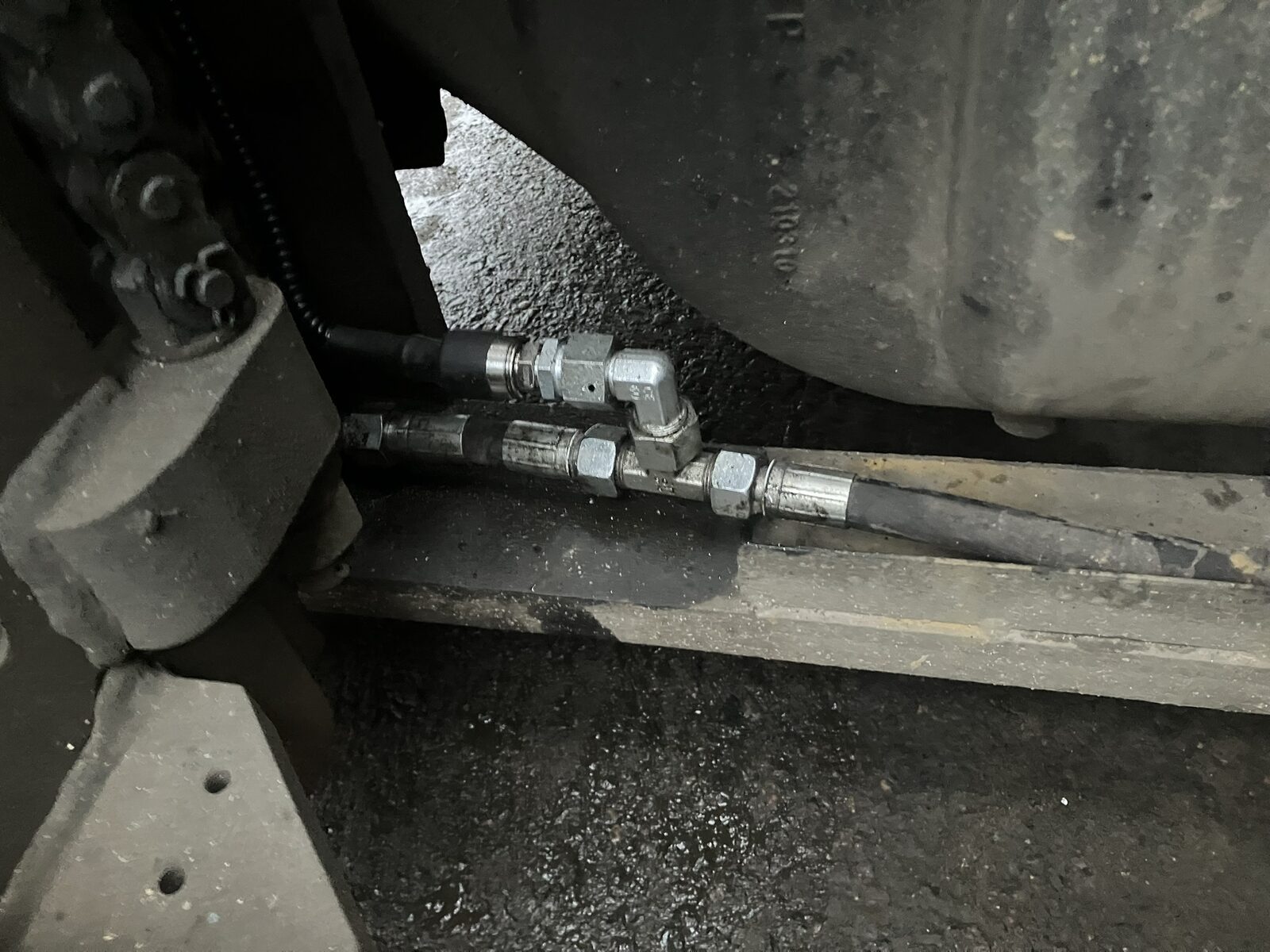

Датчик давления, врезанный в гидролинию подъёма

Датчик давления в гидролинии

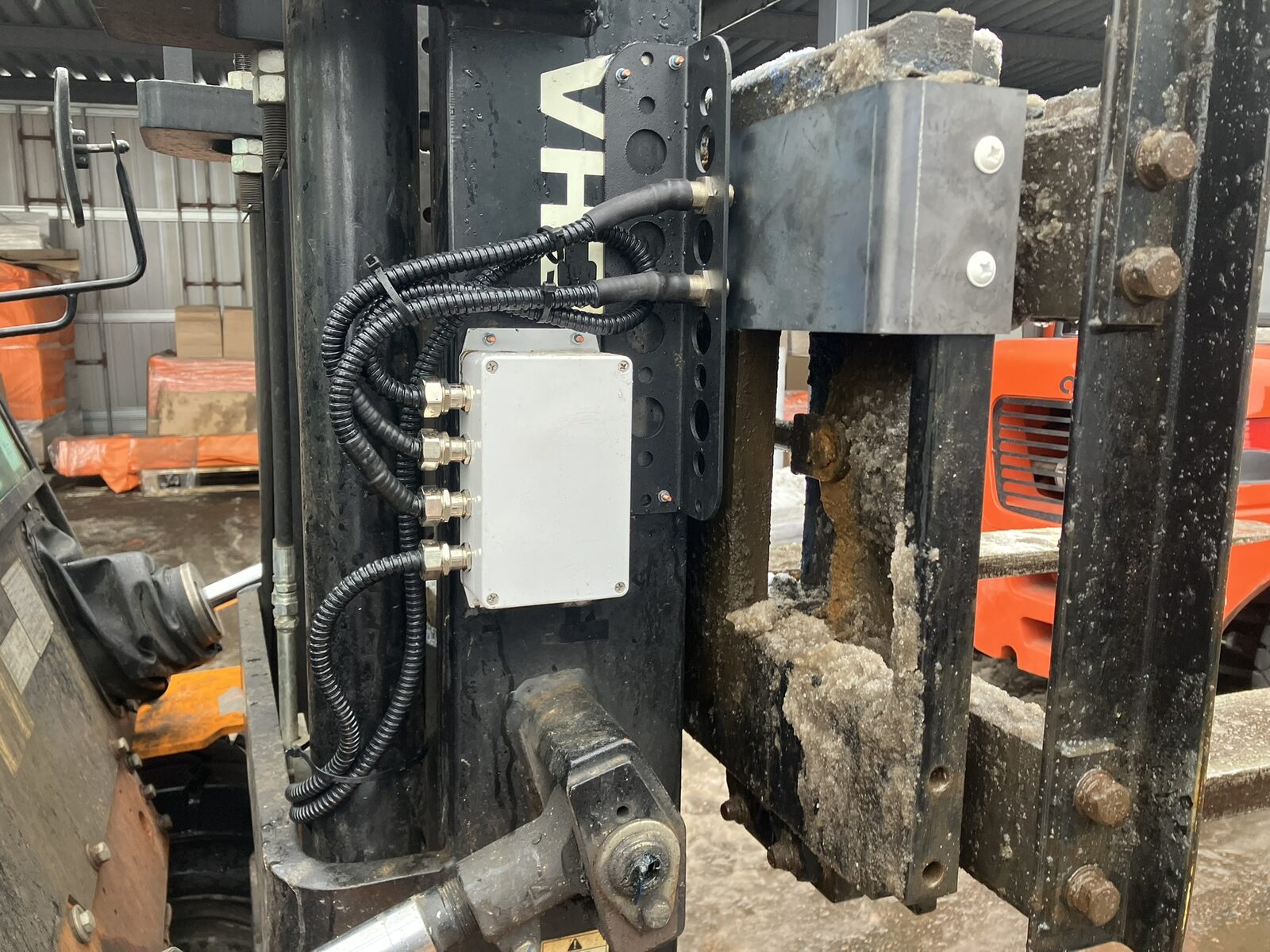

Блок обработки данных

Экран приложения LOADCONTROL Mobile — учёт загрузок

Учёт загрузок в приложении

Режимы работы

Два способа взвешивать

01

Динамический

Взвешивание на ходу, без остановки каретки погрузчика — цикл погрузки не замедляется.

02

Статический

С остановкой каретки в точке взвешивания — режим для максимальной точности.

Характеристики

Технические параметры LOADCONTROL Mobile

Диапазон взвешивания: от 0 до 99 999 кг (ограничен грузоподъёмностью погрузчика)
Суммарный диапазон: от 0 до 999 999 кг
Точность взвешивания: от ±0,1 до ±2%
Дискретность: 1, 10, 20, 50, 100 кг
Компенсация наклона мачты: ±5 градусов
Давление в гидроцилиндре: не более 600 бар
Дисплей: не менее 6 дюймов, ОС Android
Связь: Wi-Fi, Bluetooth, LTE (3G) + GPS

Температура работы: датчики и блоки -40…+50 °C, телефон -10…+50 °C
Температура хранения: -50…+50 °C
Защита: датчики давления и блоки обработки IP65, блок связи IP54, телефон не менее IP54
Питание: 9–36 В, потребление не более 15 Вт
Защиты: от перенапряжения, короткого замыкания и переполюсовки
Масса комплекта: не более 15 кг
Срок службы: не менее 10 лет
Хранение данных: результаты взвешивания за 12 мес., до 500 материалов и контрагентов, до 64 водителей и калибровок

Точность зависит от состояния гидравлики, настроенного угла взвешивания и аккуратности работы оператора.

Угломер на мачте вилочного погрузчика компенсирует погрешность при наклоне

Технология

Компенсация наклона мачты

Бортовая система взвешивания оснащена угломером собственной разработки, установленным на мачте погрузчика. Уникальный математический алгоритм компенсирует погрешность, возникающую при наклоне мачты в пределах 10 градусов.

Оператору не нужно каждый раз добиваться строго вертикального положения мачты — весы сами учитывают наклон и показывают точный вес.

Комплектность

Что входит в систему

Основной состав

Датчик давления — 1 шт.
Датчик положения — 2 шт.
Блок обработки данных (датчики давления и угломер) — 1 шт.
Блок связи — 1 шт.
Комплект кабельно-проводниковой продукции

Дополнительно

Узел встройки датчика давления (тройник / фланец) — 1 шт.
Телефон на базе ОС Android с креплением — 1 шт.
Крепление телефона в кабине погрузчика — 1 шт.

Документация

Руководство по эксплуатации (паспорт) — 1 шт.
Руководство по установке — 1 шт.

Приложение

Учёт загрузок в телефоне

На экране видно состояние системы (режим работы, связь, GPS), текущий угол мачты и вес на вилах, число подъёмов и общий загруженный вес, а также номер транспортного средства, номер заявки, объект, тип материала и контрагента.

Автоматический подсчёт числа подъёмов при взвешивании
Автоматическое или ручное суммирование при подъёме каретки
Пауза на загрузку и отмена последнего взвешивания
Вычисление объёма материала по заданной плотности
Автоматическое напоминание о корректировке нуля
Гибкая настройка размаха угла взвешивания
Отчёты в формате xml, xlsx, csv — в мессенджеры и на e-mail

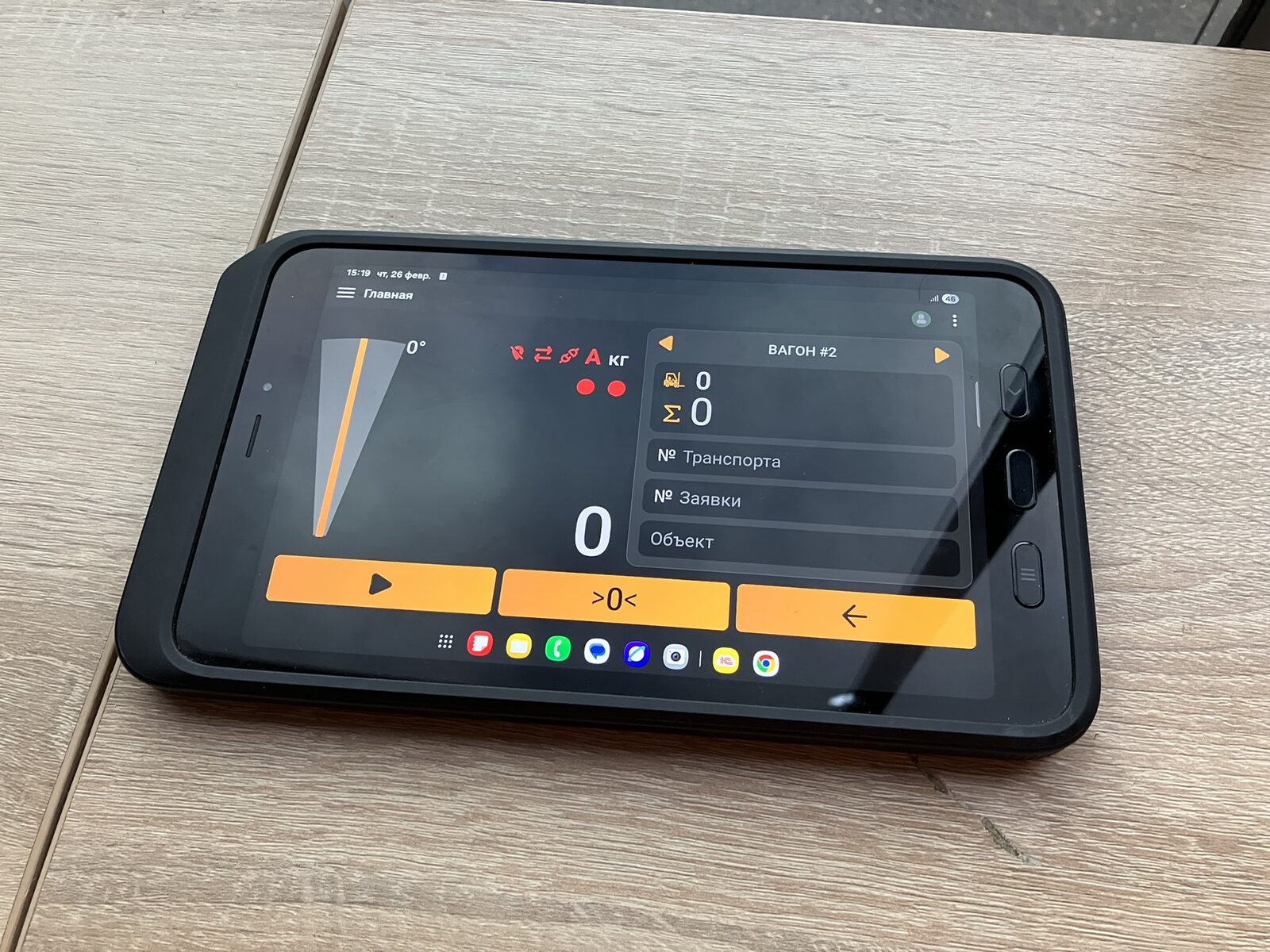

Экран приложения LOADCONTROL Mobile — взвешивание

Экран калибровки приложения LOADCONTROL Mobile

Приложение LOADCONTROL Mobile на телефоне оператора

Видео

Взвешивание и калибровка на практике

Взвешивание груза на вилах

Калибровка системы

Соответствие и качество

Декларация и сертификат

LOADCONTROL Mobile ставится на вилочные погрузчики и аналогичные машины с гидравлическим подъёмом грузоподъёмностью от 2 до 25 тонн независимо от марки — комплект адаптируется под гидравлику конкретной машины.
