Автономная работа весов и контроль каждого датчика

Электроника вагонных весов Модуль — собственная разработка предприятия. Сигнал каждого тензодатчика оцифровывается непосредственно в грузоприёмной платформе отдельной 24-битной АЦП, а весовой терминал WT-01L обрабатывает цифровые данные, выполняет взвешивание в статике и в движении, хранит протоколы и передаёт результаты в учётные системы предприятия. Компьютер в измерительной цепи не требуется.

В аппаратуре применяются проверенные промышленные решения ведущих производителей: 24-битные АЦП AD7195 (Analog Devices), DC/DC-преобразователи TRACO POWER (Швейцария), промышленный процессор с пассивным охлаждением — без вентиляторов и движущихся частей. Цепи питания и линии связи гальванически развязаны и защищены от грозовых перенапряжений.

Взвешивание в статике и в движенииСвоя АЦП на каждый датчикRS485 до 1200 мГрозозащита и гальваническая развязкаГотовность за 8 с
Весовой терминал WT-01L
Сравнение

Чем отличается от типового весового терминала

На большинстве вагонных весов сигналы всех датчиков платформы суммируются в соединительной коробке и поступают на аналоговый весовой индикатор одним каналом. Схема проста, но не позволяет контролировать отдельный датчик, чувствительна к наводкам на длинной линии и, как правило, ограничена статическим взвешиванием.

ПараметрТиповой аналоговый терминалЭлектроника «Саха-пром»Что получает заказчик
Измерительный каналОдин аналоговый канал на платформу: датчики суммируются в соединительной коробкеОтдельный канал и 24-битная АЦП на каждый датчик, оцифровка в платформеБыстрый поиск неисправности весов — неисправный датчик определяется по его показаниям
Линия связи с платформойАналоговый сигнал уровня милливольт, чувствительный к наводкам и длине кабеляЦифровой интерфейс RS485 до 1200 м, гальваническая развязка, грозозащитаСвобода в размещении весовой, стабильные показания рядом с тяговыми подстанциями и в грозовой период
Режимы взвешиванияКак правило, только статика; для динамики нужен отдельный контроллер или ПКСтатика и движение до 12 км/ч в одном терминалеВзвешивание состава без расцепки без дополнительного оборудования
Управление платформамиКак правило, все платформы работают как единые весыДо 4 платформ; в измерение включаются только платформы под тележками взвешиваемого вагонаВагоны разной базы взвешиваются без расцепки состава, меньше маневровых операций
Параметры вагонаТолько массаСмещение центра тяжести, база вагона, положение на весах, разность масс тележекКонтроль неравномерной загрузки и безопасности перевозки
Хранение данныхОграниченная память, архив — на внешнем ПКПротоколы за последний год, часы реального времени и журнал событий в самом терминалеРезультаты сохраняются при отказе ПК, спорные ситуации разбираются по архиву
Интеграция и сервисПротокол производителя, требуется программа-посредникВстроенный веб-сервер, MODBUS TCP, JSON APIПодключение к АСУ и учётным системам без доработок, удалённая диагностика без выезда специалиста
Замена терминалаКак правило, требуется повторная калибровка на объектеПараметры калибровки и настройки переносятся в новый терминалМинимальный простой весов при замене оборудования

Сравнение приведено с типовыми аналоговыми весовыми индикаторами, которые применяются на вагонных весах; характеристики конкретных моделей могут отличаться.

Управление платформами

Вагоны любой базы — без расцепки состава

Терминал управляет группой до четырёх грузоприёмных платформ. При взвешивании вагона в измерение включаются только те платформы, на которых стоят его тележки, а платформы под кузовом и под тележками соседних вагонов отключаются. Масса вагона определяется точно, а соседние вагоны не нужно расцеплять и отводить с весов.

П1П2П3П4межплатформенныйучастокВзвешиваемый вагонСоседний вагон
Платформа включена — под тележкой взвешиваемого вагонаПлатформа отключена — под кузовом или под тележкой соседнего вагона
01

Один комплекс для всего парка

Взвешивание 4-, 6- и 8-осных вагонов различной базы на одних весах: конфигурация платформ подбирается под базу вагона.

02

Автоматический и ручной выбор

Платформы, участвующие во взвешивании, терминал выбирает автоматически или по команде оператора с клавиатуры.

03

Меньше маневровых работ

Состав не нужно расцеплять и переставлять: обработка подачи занимает меньше времени, снижается нагрузка на локомотив и составителей.

Как подобрать платформы под ваш парк вагонов — интерактивная схема расстановки →

Функциональные возможности

Весовой терминал и контроллер измерительный

Терминал WT-01L и контроллер измерительный работают как единая цифровая система: контроллер оцифровывает сигнал каждого датчика прямо в платформе, терминал обрабатывает данные, хранит протоколы и связывает весы с учётной системой предприятия.

Режимы взвешивания

Один комплект электроники — для статики и для динамики.

  • Статическое взвешивание вагонов
  • Взвешивание в движении без расцепки состава на скорости до 12 км/ч
  • Повагонное и потележечное взвешивание

Управление платформами

Весы подстраиваются под вагон, а не наоборот.

  • Поддержка до 4 грузоприёмных платформ
  • Автоматический и ручной выбор платформ, участвующих во взвешивании
  • Вагоны разной базы взвешиваются без расцепки

Больше, чем вес

Терминал анализирует вагон, а не только показывает массу.

  • Продольное и поперечное смещение центра тяжести — контроль безопасности перевозки
  • Определение базы вагона
  • Определение положения вагона на весах

Цифровой измерительный тракт

Каждый датчик — отдельный измерительный канал.

  • Отдельный канал и своя 24-битная АЦП AD7195 (Analog Devices) на каждый датчик
  • Диагностика каждого датчика в отдельности — быстрый поиск неисправности весов
  • Связь с платформой по RS485, длина линии до 1200 м
  • Гальваническая развязка и встроенная грозозащита цепей питания и линии связи

Связь и удалённый доступ

Весы встраиваются в инфраструктуру предприятия.

  • Встроенный веб-сервер: протоколы, параметры, журналы и удалённое управление терминалом из браузера
  • Ethernet (TCP/IP) и MODBUS TCP для интеграции с АСУ и учётными системами
  • RS232 и USB для подключения ПК и периферии
  • Внешняя клавиатура: GPIO-клавиатура или USB-клавиатура

Надёжность и учёт

Данные сохраняются, прибор работает без присмотра.

  • Архив протоколов взвешивания за 1 год
  • Часы реального времени: каждый протокол с точной датой и временем
  • Сторожевой таймер автоматически восстанавливает работу при сбое
  • Промышленная элементная база: процессор с пассивным охлаждением, преобразователи питания TRACO POWER
Архитектура

Как устроен измерительный тракт

01

Тензодатчик

4 датчика на платформу. Аналоговый сигнал снимается с каждого датчика отдельно.

02

Контроллер измерительный

1 шт. на платформу, стоит внутри платформы. Оцифровывает сигнал: своя АЦП на каждый датчик.

03

Линия RS485

Цифровая передача до 1200 м между платформой и весовым терминалом.

04

Весовой терминал

1 шт. на весы. Основная программа весов, управление платформами, связь с ПК и ПАК.

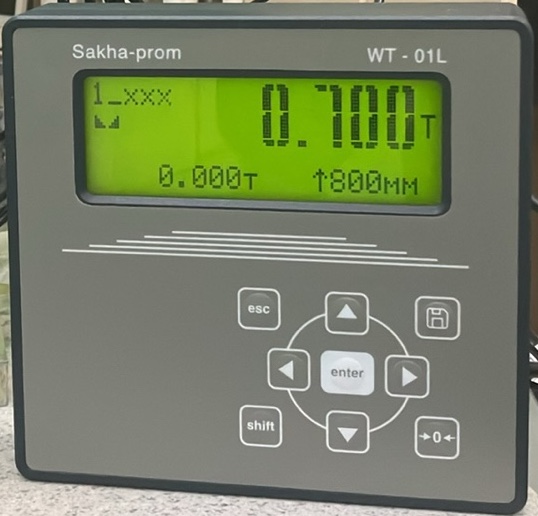

Весовой терминал WT-01L
Весовой контроллер

ВК-01 / весовой терминал WT-01L

Осуществляет связь с платформами и датчиками, реализует диагностику платформы и каждого канала в автоматическом и ручном режиме. Вычислительный блок — промышленный процессор с пассивным охлаждением, 512 МБ оперативной памяти, накопитель eMMC; на терминале установлена основная программа весов.

  • Клавиатура: мембранная; поддержка внешней GPIO-клавиатуры и USB-клавиатуры
  • Дисплей: ЖКИ, 4 строки
  • Режимы меню: взвешивание, диагностика, настройка, калибровка
  • Интерфейсы: RS232 (до 3 портов), RS485, Ethernet, USB
  • Протоколы обмена: командный интерфейс, MODBUS TCP, веб-интерфейс (HTTP)
  • Фильтрация: встроенная фильтрация вибраций и сигналов датчиков
  • Рабочая температура: -10…+45 °C, с расширением диапазона при установке в термошкаф ПАК
  • Класс защиты: IP40
  • Управление платформами: до 4 платформ в статике, до 3 — в движении

Терминал ведёт запись ошибок и действий оператора. После калибровки все параметры и настройки сохраняются — их можно восстановить в новом терминале. Внешняя диагностика и управление доступны по RS232 или Ethernet через ПАК: состояние платформ, датчиков и температуры видно по каждому каналу. Калибровка защищена от изменения. Время готовности после включения — около 8 секунд до главного меню.

Контроллер измерительный
Контроллер измерительный

Оцифровка сигнала в платформе

Располагается внутри грузоприёмной платформы, по одному на платформу. На каждый датчик установлена своя АЦП AD7195 (Analog Devices). Контроллер содержит микроконтроллер первичной обработки сигналов и датчик температуры — для компенсации температурных погрешностей датчиков.

  • Класс защиты: до IP65
  • Грозозащита: встроенная
  • Питание: 9–36 В от весового контроллера
  • Интерфейс связи: RS485, длина линии до 1200 м
  • Развязка: гальваническая по питанию и линии связи
  • Тип АЦП: AD7195, отдельная на каждый датчик
  • Питание датчиков: переменным напряжением
Тензометрический датчик
Первичный преобразователь

Тензодатчик

Датчик колонного типа из нержавеющей стали с большим запасом по перегрузке. Устанавливается между верхней платформой и нижней рамой; вертикальность установки выставляется специальной аппаратурой.

  • Класс защиты: IP68 / IP69K
  • Материал: нержавеющая сталь 17-4 PH
  • Допустимая перегрузка: 200%
  • Разрушающая нагрузка: 300%
  • Кабель: защищён металлорукавом
  • Количество: 4 шт. на грузоприёмную платформу
Встроенное ПО терминала

Linux, который живёт в оперативной памяти

Терминал работает под управлением встроенной операционной системы Linux собственной сборки: при включении она целиком загружается в оперативную память, а образ прошивки на накопителе остаётся доступным только для чтения — его невозможно повредить во время работы или при внезапном отключении питания.

Аппаратный сторожевой таймер перезапускает прибор, если программа весов перестала отвечать. Протоколы, журналы, показания датчиков и метрологические параметры доступны для чтения в любом браузере — встроенный веб-сервер работает без интернета и без установки программ, а данные взвешивания можно получать и программно, через ПАК RailScaleModule, JSON API и MODBUS TCP.

Поддержка до 4 платформ
Веб-сервер на борту
Взвешивание в статике и динамике
Промышленные стандарты надёжности
Диагностика датчиков
История событий
Хранение протоколов за последний год
Интерфейсы RS232, Ethernet, USB
Внешняя клавиатура GPIO и USB
Надёжность

Надёжность и достоверность измерений

Температурная компенсация

Датчик температуры в каждом измерительном контроллере — показания не «плывут» при перепадах от -40 до +45 °C.

Устойчивость к помехам

Цифровая передача исключает влияние электромагнитных наводок — критично рядом с тяговыми подстанциями. Электромагнитная совместимость подтверждена испытаниями по ТР ТС 020/2011.

Грозозащита и развязка

Вся электронная аппаратура весов имеет встроенную защиту от грозовых перенапряжений, а гальваническая развязка цепей питания и линии связи защищает измерительный тракт от помех и уравнительных токов.

Официальная сертификация

Весы Модуль ВВТ внесены в реестр средств измерений: сертификат об утверждении типа, испытания по ГОСТ OIML R 76-1-2011 и ГОСТ 8.647-2015. Средний срок службы — не менее 15 лет.

Автоматика в движении

Терминал сам определяет локомотив и исключает его массу, считает вагоны, фиксирует скорость, число осей и разность масс тележек каждого вагона — без расцепки состава.

Защита от вмешательства

Результаты взвешивания хранятся в защищённой базе с привязкой к дате и времени. Доступ к калибровке закрыт пломбой, а счётчик калибровок фиксирует любое изменение параметров.

В работе

Терминал на испытаниях и в эксплуатации

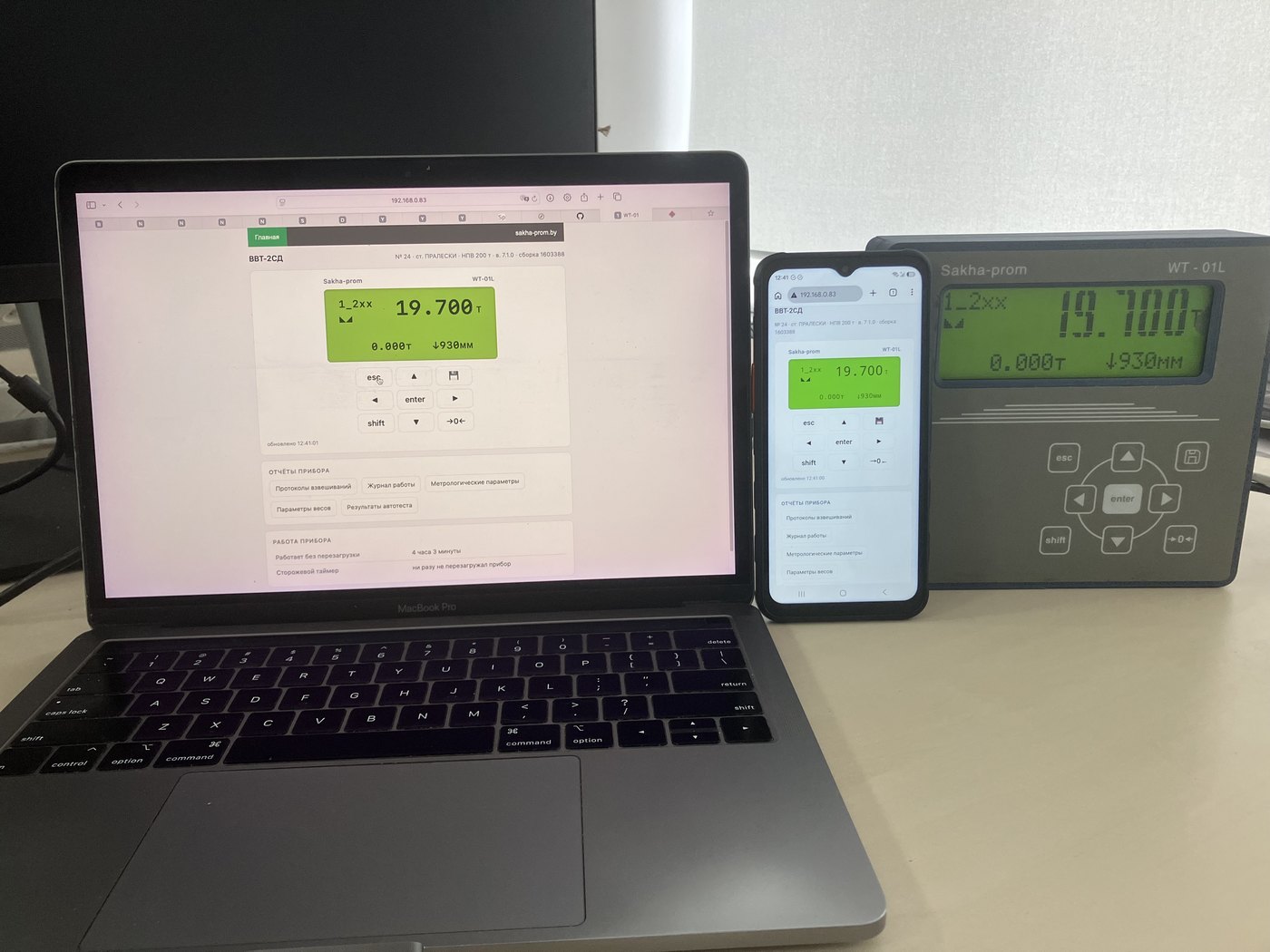

Веб-интерфейс терминала WT-01L на ноутбуке и смартфоне рядом с прибором

Веб-интерфейс: показания на ноутбуке и смартфоне

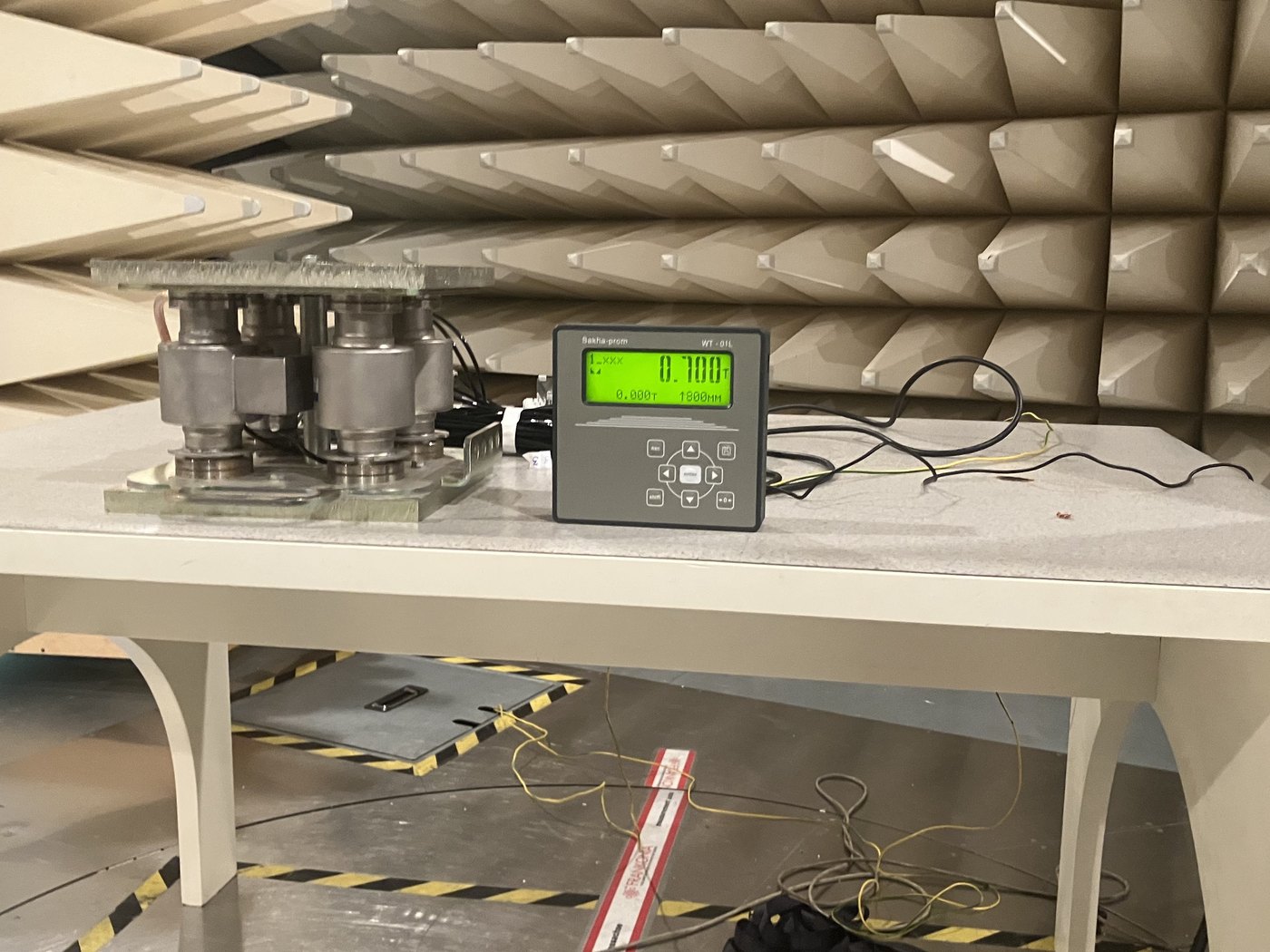

Терминал WT-01L и тензодатчики на испытаниях ЭМС в безэховой камере

Испытания на электромагнитную совместимость

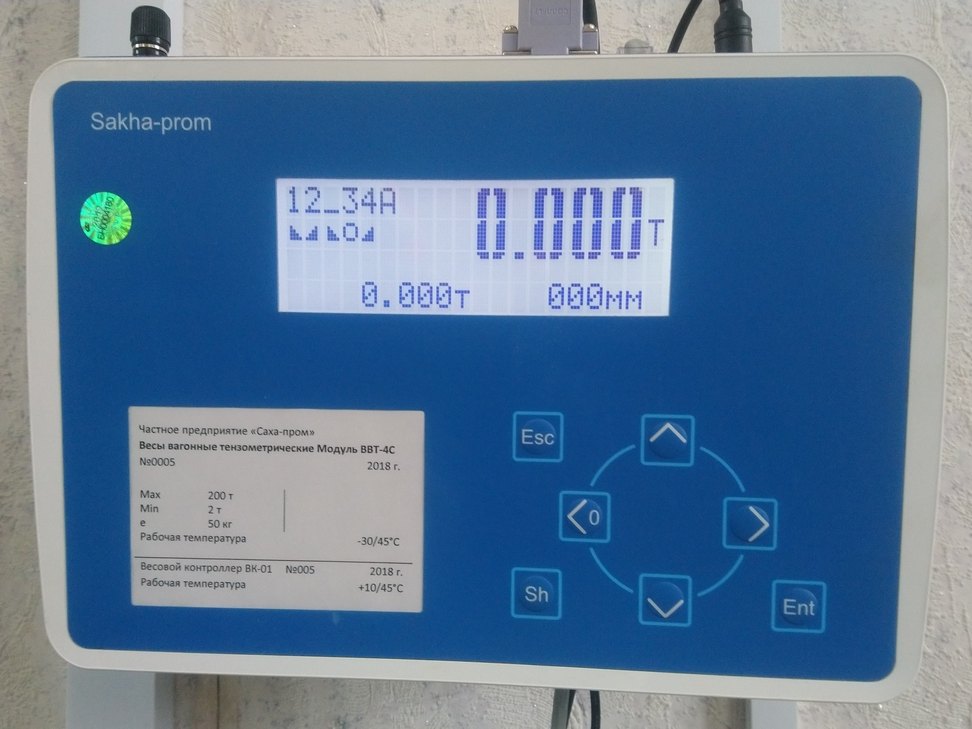

Весовой контроллер ВК-01 весов Модуль ВВТ

Весовой контроллер ВК-01

Подберём конфигурацию под ваш объект

Электроника поставляется установленной в весы: платформы приходят на объект в сборе с датчиками, упорами и аппаратурой. Количество платформ, режимы взвешивания и интеграцию с учётной системой подбираем под ваш парк вагонов и технологию учёта.
