Расстановка вагонов на весах: онлайн-схема, 280 моделей

Возможность взвесить состав без расцепки определяется его геометрическими размерами. Поэтому количество и расположение платформ вагонных весов подбираются под конкретный парк вагонов заказчика, а не «по типовому проекту».

Интерактивная схема ниже показывает, как вагон встаёт на платформы весов «Модуль»: где окажутся его колёса и колёса соседних вагонов, какие платформы будут взвешивать и какой останется запас на установку. Выберите модель вагона из справочника — и сразу видно, можно ли взвесить его без расцепки на весах с одной, двумя, тремя или четырьмя платформами (ВВТ-1СД…ВВТ-4СД).

Открыть схему в отдельном окне →

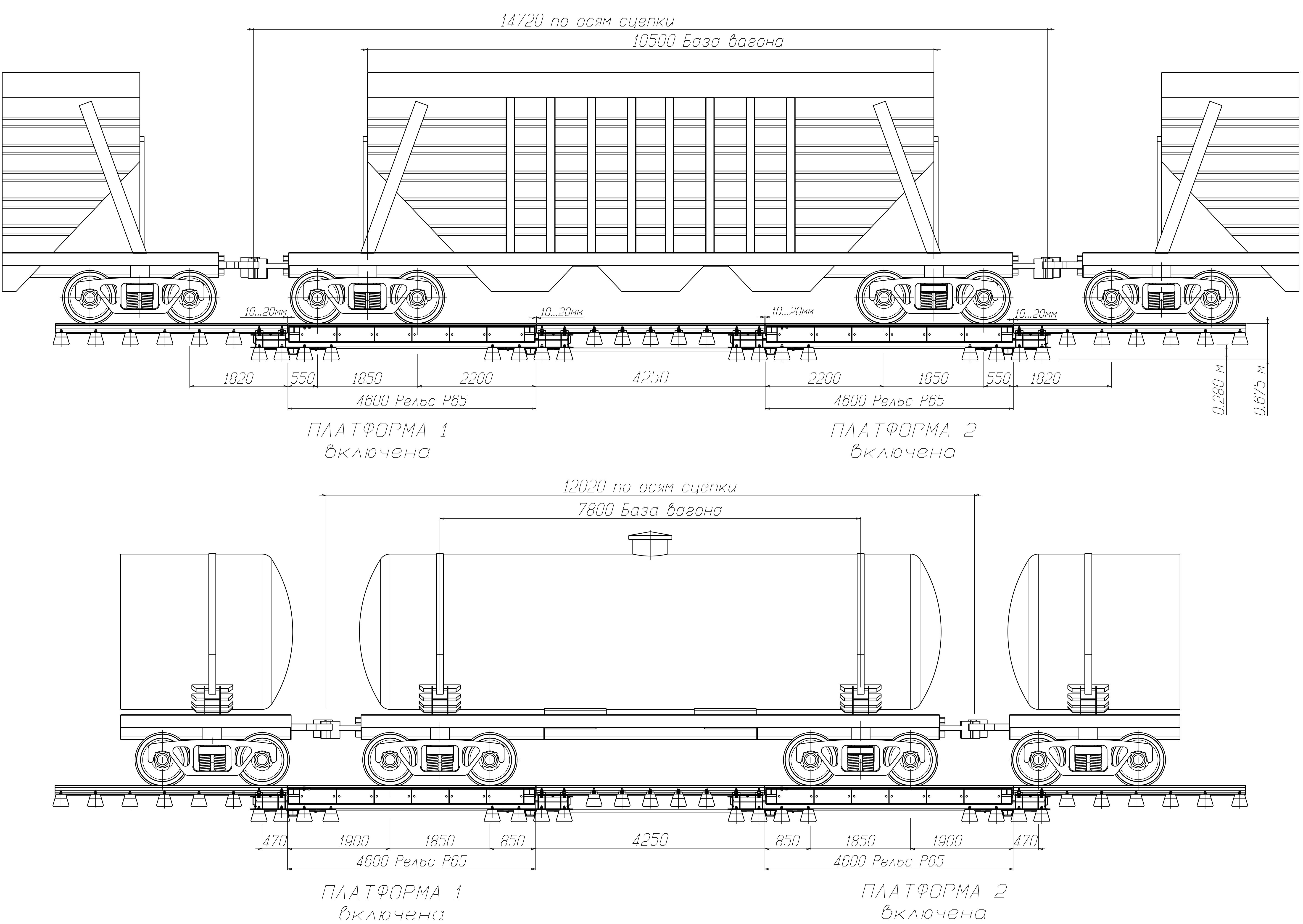

Схема расположения вагона на двухплатформенных весах

Интерактивный расчёт

Схема расстановки вагона на весах

Не нашли свою модель вагона? Напишите нам — sakhaprom@gmail.com

Что показывает схема

положение вагона и соседних вагонов состава относительно платформ весов;
какие платформы взвешивают вагон, а какие остаются вне взвешивания;
запас установки вагона до внутреннего и наружного края платформы;
запас до колеса соседнего вагона;
размеры вагона: база, длина по осям автосцепки, расстояние между колёсами тележки.

Важные термины и определения

База вагона: расстояние между центрами тележек вагона.
Длина по осям автосцепки: полная длина вагона между точками сцепки с соседними вагонами.
Тележка: расстояние между центрами колёс тележки: 1850 мм — четырёхосный вагон, 3500 мм — шестиосный, 5050 мм — восьмиосный.
Активные платформы: платформы, на которые попадают колёса взвешиваемого вагона; остальные платформы не взвешивают.
Запас установки: расстояние от колеса до края платформы; чем он больше, тем проще позиционировать вагон.

Видео

Как пользоваться схемой

Короткий обзор: выбор модели вагона, переключение конфигурации весов и чтение запасов установки.

Справочник

База и длина по осям автосцепки: 280 моделей вагонов

Крытые вагоны, полувагоны, цистерны, вагоны-хопперы, платформы, думпкары и хопперы-дозаторы, в том числе восьмиосные. Для каждой модели указаны база вагона, длина по осям автосцепки и тип тележки.

Показать таблицу — 280 моделей вагонов

База вагона, длина по осям автосцепки и тележка для грузовых вагонов, мм
№	Тип вагона	Модель	База, мм	Длина по осям, мм	Тележка, мм
1	Крытый вагон	11-066	10 000	14 730	1 850
2	Крытый вагон	11-217	10 000	14 730	1 850
3	Крытый вагон	11-260	12 240	16 970	1 850
4	Крытый вагон	11-270	10 000	14 730	1 850
5	Крытый вагон	11-280	12 240	16 970	1 850
6	Крытый вагон	11-286	12 240	17 670	1 850
7	Крытый вагон	11-287	17 000	24 260	1 850
8	Вагон-хоппер	11-715	7 700	11 920	1 850
9	Вагон-хоппер	11-739	10 500	14 720	1 850
10	Вагон-хоппер	11-739-01	10 500	14 720	1 850
11	Вагон-хоппер	11-740	8 980	13 200	1 850
12	Вагон-хоппер	11-740-03	8 980	13 200	1 850
13	Вагон-хоппер	11-752	10 500	14 720	1 850
14	Вагон-хоппер	11-758	7 700	11 920	1 850
15	Крытый вагон	11-1268	14 200	19 500	1 850
16	Крытый вагон	11-1291	19 500	26 720	1 850
17	Крытый вагон	11-1709	18 000	25 620	1 850
18	Крытый вагон	11-1807-01	13 140	18 840	1 850
19	Крытый вагон	11-2138	13 500	18 780	1 850
20	Крытый вагон	11-6874	13 930	19 200	1 850
21	Крытый вагон	11-7038	13 500	18 720	1 850
22	Крытый вагон	11-739-01	10 500	14 720	1 850
23	Крытый вагон	11-К001	10 000	14 730	1 850
24	Полувагон	12-119	8 650	13 920	1 850
25	Полувагон 8 осн.	12-124	10 550	18 880	5 050
26	Полувагон	12-127	8 650	14 520	1 850
27	Полувагон	12-132	8 650	13 920	1 850
28	Полувагон	12-141	8 650	13 920	1 850
29	Полувагон	12-146	8 650	13 920	1 850
30	Полувагон	12-196-01	8 650	13 920	1 850
31	Полувагон	12-196-02	8 650	13 920	1 850
32	Полувагон	12-532	8 650	13 920	1 850
33	Полувагон	12-535	8 650	13 920	1 850
34	Полувагон	12-726	8 650	13 920	1 850
35	Полувагон	12-753	8 650	13 920	1 850
36	Полувагон	12-757	8 670	13 920	1 850
37	Полувагон	12-783	8 650	13 920	1 850
38	Полувагон 8 осн.	12-915	12 070	20 500	5 050
39	Полувагон	12-1000	8 650	13 920	1 850
40	Полувагон	12-1293	8 650	13 920	1 850
41	Полувагон	12-1505	14 400	19 620	1 850
42	Полувагон	12-1592	8 650	13 920	1 850
43	Полувагон	12-2153	8 650	13 920	1 850
44	Полувагон	12-2159	8 650	13 920	1 850
45	Полувагон	12-4004	15 690	20 960	1 850
46	Полувагон	12-5190	8 650	13 920	1 850
47	Полувагон	12-6993	14 860	19 750	1 850
48	Полувагон	12-6995	17 800	23 800	1 850
49	Полувагон	12-9763	9 720	14 620	1 850
50	Платформа	13-192	8 800	13 920	1 850
51	Платформа	13-192-01	9 720	14 620	1 850
52	Платформа	13-198	8 650	13 920	1 850
53	Платформа	13-401	9 720	14 620	1 850
54	Платформа	13-401-28	9 720	14 620	1 850
55	Платформа	13-401М1	9 720	14 620	1 850
56	Платформа	13-470	14 720	19 620	1 850
57	Платформа	13-491	14 400	19 620	1 850
58	Платформа	13-926-01	14 400	19 620	1 850
59	Платформа	13-935-01	14 400	19 620	1 850
60	Платформа	13-935А	14 400	19 620	1 850
61	Платформа	13-935А-01	14 400	19 620	1 850
62	Платформа	13-935А-03	14 400	19 620	1 850
63	Платформа	13-935А-04	14 400	19 620	1 850
64	Платформа	13-1163	20 000	26 220	1 850
65	Платформа	13-1172	14 300	19 590	1 850
66	Платформа	13-1223	14 720	19 620	1 850
67	Платформа	13-12-23-03	14 720	19 620	1 850
68	Платформа	13-1223-04	14 720	19 620	1 850
69	Платформа	13-1258	9 720	14 620	1 850
70	Платформа	13-1258-01	9 720	14 620	1 850
71	Платформа	13-1266	9 720	14 620	1 850
72	Платформа	13-1281-01	19 700	25 720	1 850
73	Платформа	13-1796	18 500	25 690	1 850
74	Платформа	13-1796-04	18 500	25 690	1 850
75	Платформа	13-1798	13 460	19 620	1 850
76	Платформа	13-2114	9 720	14 620	1 850
77	Платформа	13-2114-08	9 720	14 620	1 850
78	Платформа	13-2114-09	9 720	14 620	1 850
79	Платформа	13-2114-11	9 720	14 620	1 850
80	Платформа	13-2114К	9 720	14 620	1 850
81	Платформа	13-2116	14 720	19 620	1 850
82	Платформа	13-2116-03	14 720	19 620	1 850
83	Платформа	13-2118	19 000	26 220	1 850
84	Платформа	13-3103-01	9 400	13 620	1 850
85	Платформа	13-3115-1	19 700	25 866	1 850
86	Платформа	13-4012	9 720	14 620	1 850
87	Платформа	13-4012-45	9 720	14 620	1 850
88	Платформа	13-4012-53	9 720	14 620	1 850
89	Платформа	13-4012М	9 720	14 620	1 850
90	Платформа	13-4012М2	9 720	14 620	1 850
91	Платформа	13-4013-09	9 720	14 620	1 850
92	Платформа	13-4085	9 720	14 620	1 850
93	Платформа	13-4085-01	9 720	14 620	1 850
94	Платформа	13-4117	14 200	19 720	1 850
95	Платформа	13-4147	18 400	25 200	1 850
96	Платформа	13-6807-01	9 720	14 620	1 850
97	Платформа	13-6851	9 720	14 620	1 850
98	Платформа	13-6851-01	9 720	14 620	1 850
99	Платформа	13-6903	19 000	25 620	1 850
100	Платформа	13-6953	9 720	14 620	1 850
101	Платформа	13-7024	18 500	25 620	1 850
102	Платформа	13-7024-01	18 500	25 620	1 850
103	Платформа	13-9004	14 720	19 620	1 850
104	Платформа	13-9004-02	14 720	19 620	1 850
105	Платформа	13-9007	13 900	19 620	1 850
106	Платформа	13-9599	9 300	14 220	1 850
107	Платформа	13-9744-01	9 720	14 620	1 850
108	Платформа	13-9744-03	9 720	14 620	1 850
109	Платформа	13-9744-06	9 720	14 620	1 850
110	Платформа	13-9744-08	9 720	14 620	1 850
111	Платформа	13-9751-01	19 000	25 380	1 850
112	Платформа	13-9751-02	19 000	25 380	1 850
113	Платформа	13-9775	9 720	14 620	1 850
114	Платформа	13-9781	19 500	25 700	1 850
115	Платформа	13-9808	9 720	14 620	1 850
116	Платформа	13-9834	19 000	25 620	1 850
117	Платформа	13-9834-01	19 000	25 620	1 850
118	Платформа	13-9840-01	9 720	14 620	1 850
119	Платформа	13-9881	14 300	19 590	1 850
120	Платформа	13-9924	9 720	14 620	1 850
121	Платформа	13-9972	9 720	14 620	1 850
122	Платформа	13-9975	19 000	25 690	1 850
123	Платформа	13-9990	9 720	14 620	1 850
124	Платформа	13-9990-01	9 720	14 620	1 850
125	Платформа	13-9990-02	9 300	14 220	1 850
126	Платформа	13-9997	9 770	13 990	1 850
127	Цистерна	15-011-01	7 800	12 020	1 850
128	Цистерна	15-145	9 080	14 200	1 850
129	Цистерна	15-150	7 800	12 020	1 850
130	Цистерна	15-150-01	7 800	12 020	1 850
131	Цистерна	15-150-02	7 800	12 020	1 850
132	Цистерна	15-150-04	7 800	12 020	1 850
133	Цистерна	15-150-04П	7 800	12 020	1 850
134	Цистерна	15-150-05	7 800	12 020	1 850
135	Цистерна	15-156-03	7 800	12 020	1 850
136	Цистерна	15-156-04	7 800	12 020	1 850
137	Цистерна	15-588-01	7 800	12 020	1 850
138	Цистерна	15-740	7 800	12 020	1 850
139	Цистерна	15-776П	7 800	12 020	1 850
140	Цистерна	15-869	9 350	13 570	1 850
141	Цистерна 8осная	15-871	13 790	21 120	5 050
142	Цистерна 8осная	15-871-6	13 790	21 120	5 050
143	Цистерна 8осная	15-880	10 520	18 690	5 050
144	Цистерна	15-897-Р	7 800	12 020	1 850
145	Цистерна	15-898	7 800	12 020	1 850
146	Цистерна	15-1010Т	7 800	12 020	1 850
147	Цистерна	15-1210-1п	7 800	12 020	1 850
148	Цистерна	15-1213	7 800	12 020	1 850
149	Цистерна	15-1213П	7 800	12 020	1 850
150	Цистерна	15-1014	7 800	12 020	1 850
151	Цистерна	15-1219-1П	7 800	12 020	1 850
152	Цистерна	15-1225	7 800	12 020	1 850
153	Цистерна	15-1225-01	7 800	12 020	1 850
154	Цистерна	15-1240	7 800	12 020	1 850
155	Цистерна	15-1240-01	7 800	12 020	1 850
156	Цистерна	15-1427	7 800	12 490	1 850
157	Цистерна	15-1428	7 800	12 020	1 850
158	Цистерна	15-1443	7 800	12 020	1 850
159	Цистерна	15-1443-03	7 800	12 020	1 850
160	Цистерна	15-1443-09	7 800	12 020	1 850
161	Цистерна	15-1443-11	7 800	12 020	1 850
162	Цистерна	15-1443-31	7 800	12 020	1 850
163	Цистерна	15-1443-80	7 800	12 020	1 850
164	Цистерна	15-1443-Р	7 800	12 020	1 850
165	Цистерна	15-1454-11	7 800	12 020	1 850
166	Цистерна 8осная	15-1500	13 920	21 250	5 050
167	Цистерна	15-1547	7 800	12 020	1 850
168	Цистерна	15-1547-03	7 800	12 020	1 850
169	Цистерна	15-1547-04	7 800	12 020	1 850
170	Цистерна	15-1547-10	7 800	12 020	1 850
171	Цистерна	15-1547-31	7 800	12 020	1 850
172	Цистерна	15-1566	7 800	12 020	1 850
173	Цистерна	15-1566-02	7 800	12 020	1 850
174	Цистерна	15-1572	7 800	12 020	1 850
175	Цистерна 8осная	15-1578	12 180	19 510	5 050
176	Цистерна	15-1603	7 800	12 020	1 850
177	Цистерна	15-1603-01	7 800	12 020	1 850
178	Цистерна	15-1610	7 800	12 020	1 850
179	Цистерна	15-1610-02	7 800	12 020	1 850
180	Цистерна	15-1613	7 800	12 020	1 850
181	Цистерна	15-1613-01	7 800	12 020	1 850
182	Цистерна	15-1636	7 800	12 020	1 850
183	Цистерна	15-1755П	7 800	12 020	1 850
184	Цистерна	15-2132	7 800	12 020	1 850
185	Цистерна	15-2132П	7 800	12 020	1 850
186	Цистерна	15-5103	7 800	12 020	1 850
187	Цистерна	15-5103-02	7 800	12 020	1 850
188	Цистерна	15-5103-05	7 800	12 020	1 850
189	Цистерна	15-5103-07	7 800	12 020	1 850
190	Цистерна	15-5103-7П	7 800	12 020	1 850
191	Цистерна	15-5181	7 800	12 020	1 850
192	Цистерна	15-6880	7 800	12 020	1 850
193	Цистерна	15-6880-01	7 800	12 020	1 850
194	Цистерна	15-6921	7 800	12 020	1 850
195	Цистерна	15-9887	7 800	12 020	1 850
196	Цистерна	15-9970	7 800	12 020	1 850
197	Цистерна	15-Ц862	7 120	12 020	1 850
198	Цистерна	15-Ц863	7 800	12 020	1 850
199	Цистерна	15-Ц863-80	7 800	12 020	1 850
200	Цистерна	15-Ц864	7 800	12 490	1 850
201	Цистерна	15-Ц864-80	7 800	12 490	1 850
202	Цистерна	17-494	9 720	14 620	1 850
203	Вагон-хоппер	19-187	8 980	13 720	1 850
204	Вагон-хоппер	19-193	8 980	13 200	1 850
205	Вагон-хоппер	19-752	10 500	14 720	1 850
206	Вагон-хоппер	19-752-01	10 500	14 720	1 850
207	Вагон-хоппер	19-758-01	7 700	11 920	1 850
208	Вагон-хоппер	19-923	8 980	13 200	1 850
209	Вагон-хоппер	19-923-05	8 980	13 200	1 850
210	Вагон-хоппер	19-923-06	8 980	13 200	1 850
211	Вагон-хоппер	19-953-01	8 980	13 200	1 850
212	Вагон-хоппер	19-953-02	8 980	13 200	1 850
213	Вагон-хоппер	19-953-03	8 980	13 200	1 850
214	Вагон-хоппер	19-970	10 500	14 720	1 850
215	Вагон-хоппер	19-970-02	10 500	14 720	1 850
216	Вагон-хоппер	19-970-03	10 500	14 720	1 850
217	Вагон-хоппер	19-1241	7 200	12 000	1 850
218	Вагон-хоппер	19-1244	10 300	14 520	1 850
219	Вагон-хоппер	19-1761	8 980	13 200	1 850
220	Вагон-хоппер	19-3054	10 500	14 720	1 850
221	Вагон-хоппер	19-3054-01	10 500	14 720	1 850
222	Вагон-хоппер	19-3054-02	10 500	14 720	1 850
223	Вагон-хоппер	19-3054-03	10 500	14 720	1 850
224	Вагон-хоппер	19-3054-04	10 500	14 720	1 850
225	Вагон-хоппер	19-3054-05	10 500	14 720	1 850
226	Вагон-хоппер	19-3058	10 500	14 720	1 850
227	Вагон-хоппер	19-3079	9 500	13 720	1 850
228	Вагон-хоппер	19-3109-1	8 980	13 200	1 850
229	Вагон-хоппер	19-3116	9 650	13 870	1 850
230	Вагон-хоппер	19-3116-03	9 650	13 870	1 850
231	Вагон-хоппер	19-3116-04	9 650	13 870	1 850
232	Вагон-хоппер	19-4109	10 500	14 720	1 850
233	Вагон-хоппер	19-4109-01	10 500	14 720	1 850
234	Вагон-хоппер	19-4109-02	10 500	14 720	1 850
235	Вагон-хоппер	19-4109-03	10 500	14 720	1 850
236	Вагон-хоппер	19-5153-01	8 980	13 200	1 850
237	Вагон-хоппер	19-5167	12 000	16 220	1 850
238	Вагон-хоппер	19-6869	10 500	14 720	1 850
239	Вагон-хоппер	19-6870	10 500	14 720	1 850
240	Вагон-хоппер	19-6870-01	10 500	14 720	1 850
241	Вагон-хоппер	19-7016	10 500	14 720	1 850
242	Вагон-хоппер	19-7017	9 500	13 720	1 850
243	Вагон-хоппер	19-7017-01	9 500	13 720	1 850
244	Вагон-хоппер	19-7017-05	9 500	13 720	1 850
245	Вагон-хоппер	19-7053-02	10 500	14 720	1 850
246	Вагон-хоппер	19-9549	10 500	14 720	1 850
247	Вагон-хоппер	19-9567	10 500	14 720	1 850
248	Вагон-хоппер	19-9734-01	9 900	14 120	1 850
249	Вагон-хоппер	19-9755	10 260	14 480	1 850
250	Вагон-хоппер	19-9774	9 500	13 720	1 850
251	Вагон-хоппер	19-9782	10 000	14 220	1 850
252	Вагон-хоппер	19-9814	10 000	14 220	1 850
253	Вагон-хоппер	19-9814-01	10 000	14 220	1 850
254	Вагон-хоппер	19-9814-02	10 000	14 220	1 850
255	Вагон-хоппер	19-9835	10 500	14 220	1 850
256	Вагон-хоппер	19-9835-01	10 500	14 220	1 850
257	Вагон-хоппер	19-9835-02	10 500	14 220	1 850
258	Вагон-хоппер	19-9862	7 800	12 020	1 850
259	Вагон-хоппер	19-9863	7 700	11 920	1 850
260	Вагон-хоппер	19-9870	10 500	14 720	1 850
261	Вагон-хоппер	19-9950	10 500	14 720	1 850
262	Вагон-хоппер	19-9950-01	10 500	14 720	1 850
263	Думпкар	19-Д001	7 500	11 720	1 850
264	Вагон-хоппер	19-Х052	7 870	12 000	1 850
265	Вагон-хоппер	20-403	13 370	17 500	1 850
266	Платформа	23-469-07	19 000	25 220	1 850
267	Платформа	23-469-09	19 000	25 220	1 850
268	Платформа	23-4000-01	17 750	22 000	1 850
269	Думпкар	31-673	7 500	11 830	1 850
270	Думпкар	31-674	7 500	12 450	1 850
271	Думпкар	33-9035	9 340	15 036	1 850
272	Думпкар	32-9792	7 800	12 020	1 850
273	Хоппер-дозатор	55-76	7 200	11 520	1 850
274	Хоппер-дозатор	55-76М	7 200	11 520	1 850
275	Вагон-хоппер	55-350	8 980	13 200	1 850
276	Вагон-хоппер	55-350МК	8 980	13 200	1 850
277	Вагон-хоппер	55-350МШ	8 980	13 200	1 850
278	Хоппер-дозатор	ЦНИИ-ДВ3	6 650	10 870	1 850
279	Хоппер-дозатор	ЦНИИ-ДВ3-М	6 650	10 870	1 850
280	Платформа	13-926-01, 13-935-01, 13-935А-01	14 400	19 620	1 850

FAQ

Частые вопросы

Какие вагоны можно взвешивать без расцепки?

Без расцепки взвешиваются вагоны, у которых все оси попадают на активные платформы весов, а колёса соседних вагонов на эти платформы не заезжают. Это зависит от базы вагона, длины по осям автосцепки и от расстановки платформ. На схеме выше это видно сразу: колёса взвешиваемого вагона становятся жёлтыми, если они на активной платформе, и красными, если вагон не взвесится.

Что такое база вагона и длина по осям автосцепки?

База вагона — расстояние между центрами тележек. Длина по осям автосцепки — полная длина вагона между точками сцепки с соседними вагонами; именно она определяет, где встанут колёса соседних вагонов.

Сколько платформ нужно для моего парка вагонов?

Чем больше разброс баз вагонов, тем больше платформ требуется. Одна платформа подходит для коротких вагонов одного типа, две платформы (ВВТ-2СД) закрывают большинство четырёхосных вагонов, три и четыре платформы (ВВТ-3СД, ВВТ-4СД) позволяют взвешивать без расцепки и короткие, и длинные вагоны, включая восьмиосные цистерны.

Что такое запас установки вагона?

Это расстояние от колеса до края платформы: запас внутренний — до внутреннего края, запас наружный — до наружного. Чем больше запас, тем проще составителю точно поставить вагон на весы. Отдельно контролируется запас до колеса соседнего вагона: если он отрицательный, соседний вагон стоит на весах и взвешивание возможно только с расцепкой.

Что учитывается

От чего зависит расстановка

01

База вагона

Главный параметр. У четырёхосных вагонов база различается в разы — от коротких цистерн до длинных платформ и хопперов.

02

Число платформ

Одна платформа, две, три или четыре: чем разнороднее парк, тем больше модулей нужно, чтобы обойтись без расцепки.

03

Длина модуля

Размер грузоприёмной платформы не более 6,16 × 2,2 × 0,46 м; длина измерительной части модуля — 4,57 м.

04

Отступ от края

Крайние колёсные пары должны находиться не ближе 300 мм от края грузоприёмной платформы.

05

Восьмиосные вагоны

Для цистерн с четырьмя тележками нужна 4-платформенная схема — она перекрывает весь парк.

06

Режим взвешивания

В движении расстановка не важна, но для коммерческого учёта в статике вагон должен стоять корректно.

Пришлите перечень вагонов — подберём конфигурацию весов и покажем расстановку по каждому типу.

Отправить перечень вагонов →
