LOADCONTROL Mobile

Бортовая система взвешивания для фронтального погрузчика

Система взвешивания для фронтальных погрузчиков и аналогичных машин с гидравлической системой подъёма. Работает на принципе измерения давления в гидравлике при подъёме груза — вес считается прямо в процессе погрузки, отдельная операция взвешивания не нужна.

Показания, учет загруженных машин и отчеты — в приложении на Android: система сама считает число подъёмов, суммирует загруженный вес и привязывает его к транспортному средству, заявке, материалу и контрагенту.

Точность от ±0,1%Дискретность от 1 кгIP65-40…+50 °C

Фронтальный погрузчик с бортовой системой взвешивания LOADCONTROL Mobile

Фронтальный погрузчик Lonking на карьере

Установка

Как система ставится на технику

Датчики давления врезаются в гидравлику подъёма через узел встройки (тройник или фланец), блоки обработки данных крепятся на раме, терминал — в кабине водителя. Комплект адаптируется под гидравлику конкретной машины.

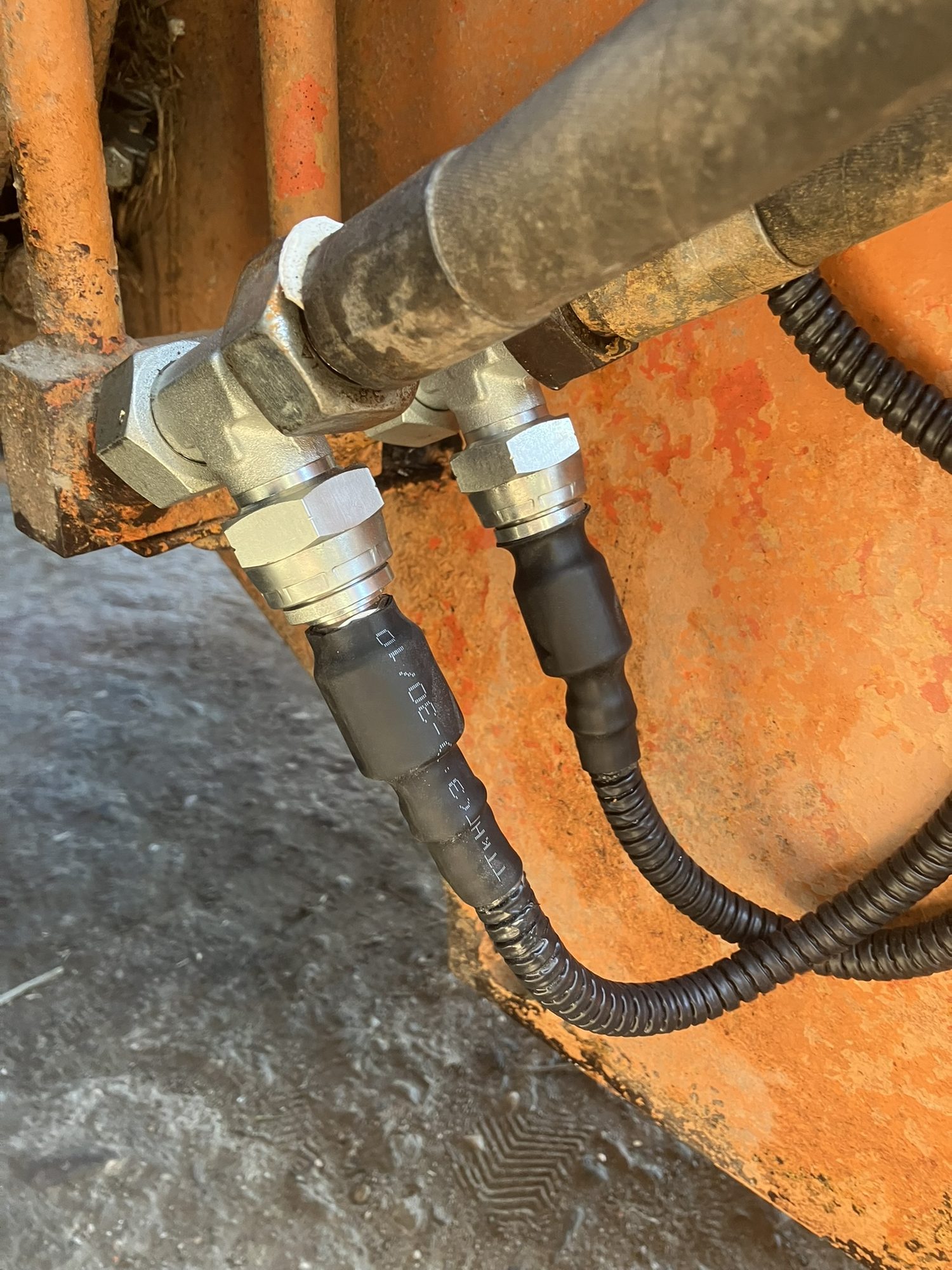

Врезка датчика давления в гидравлику погрузчика

Датчик давления в гидролинии

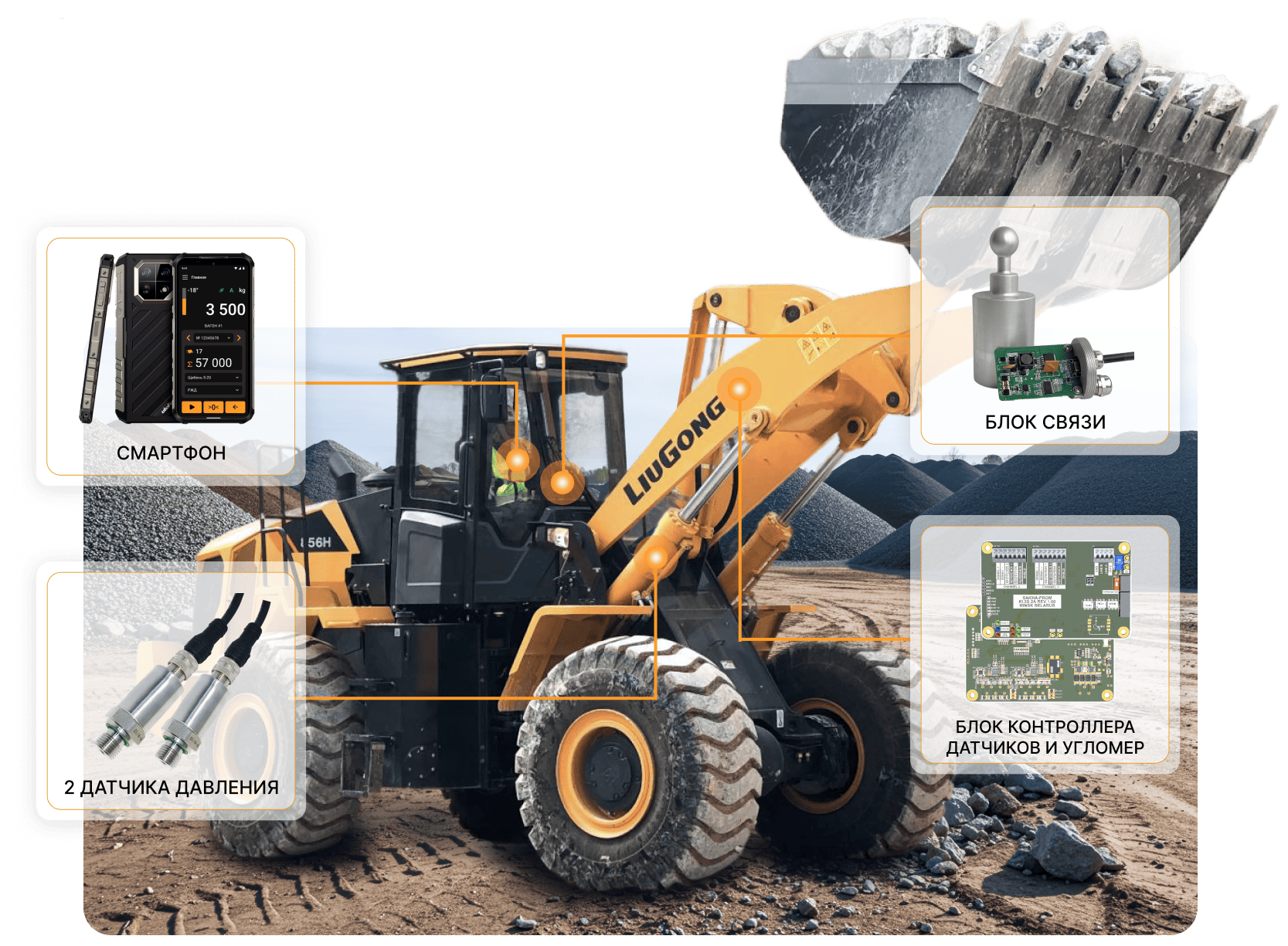

Состав комплекта

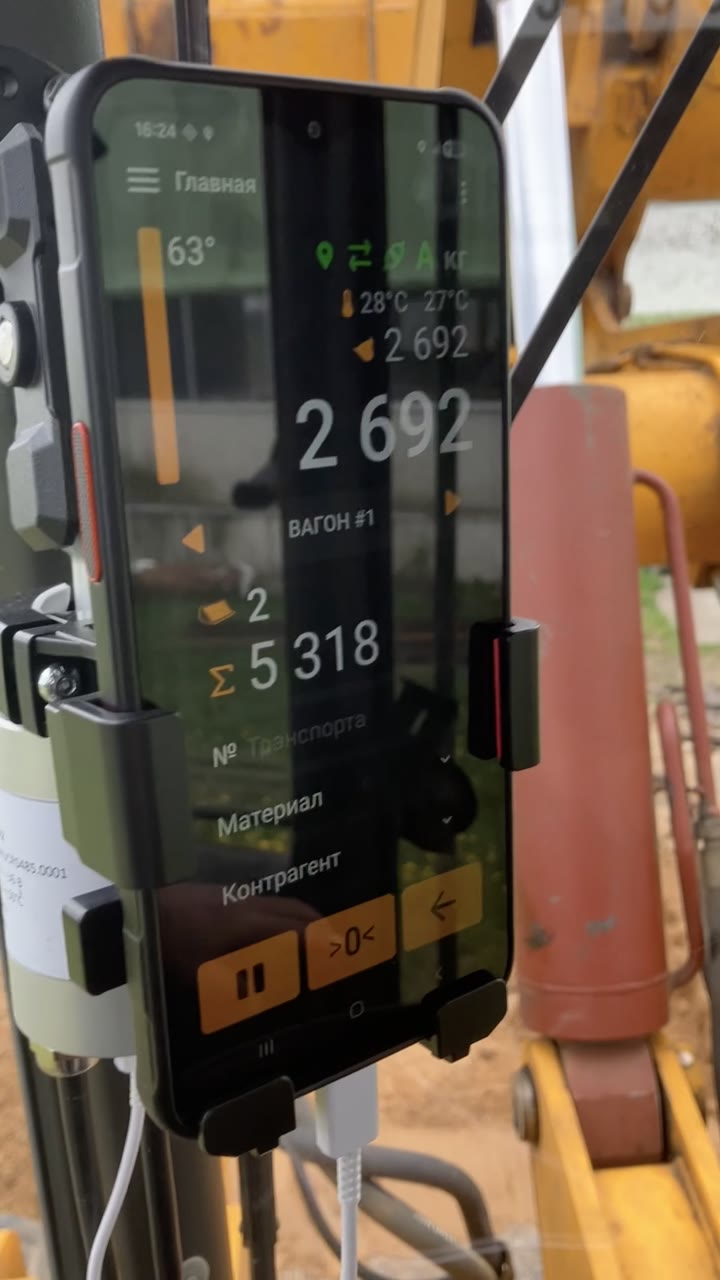

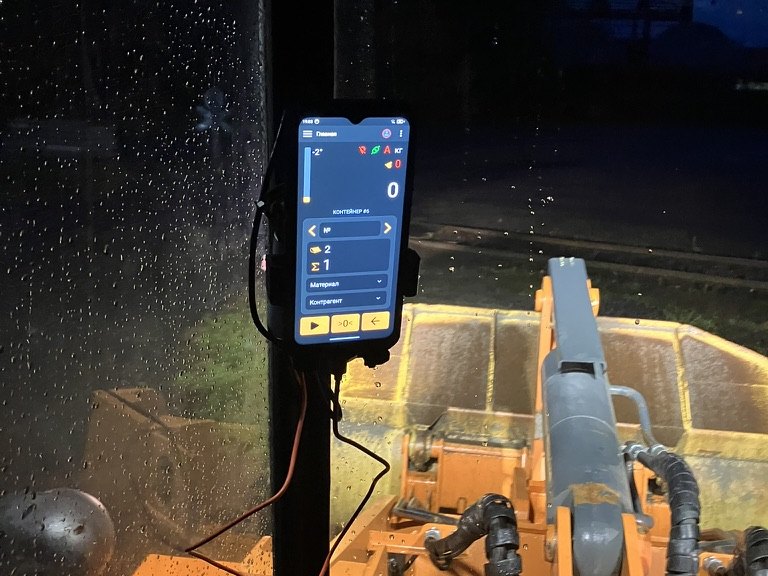

Терминал в кабине

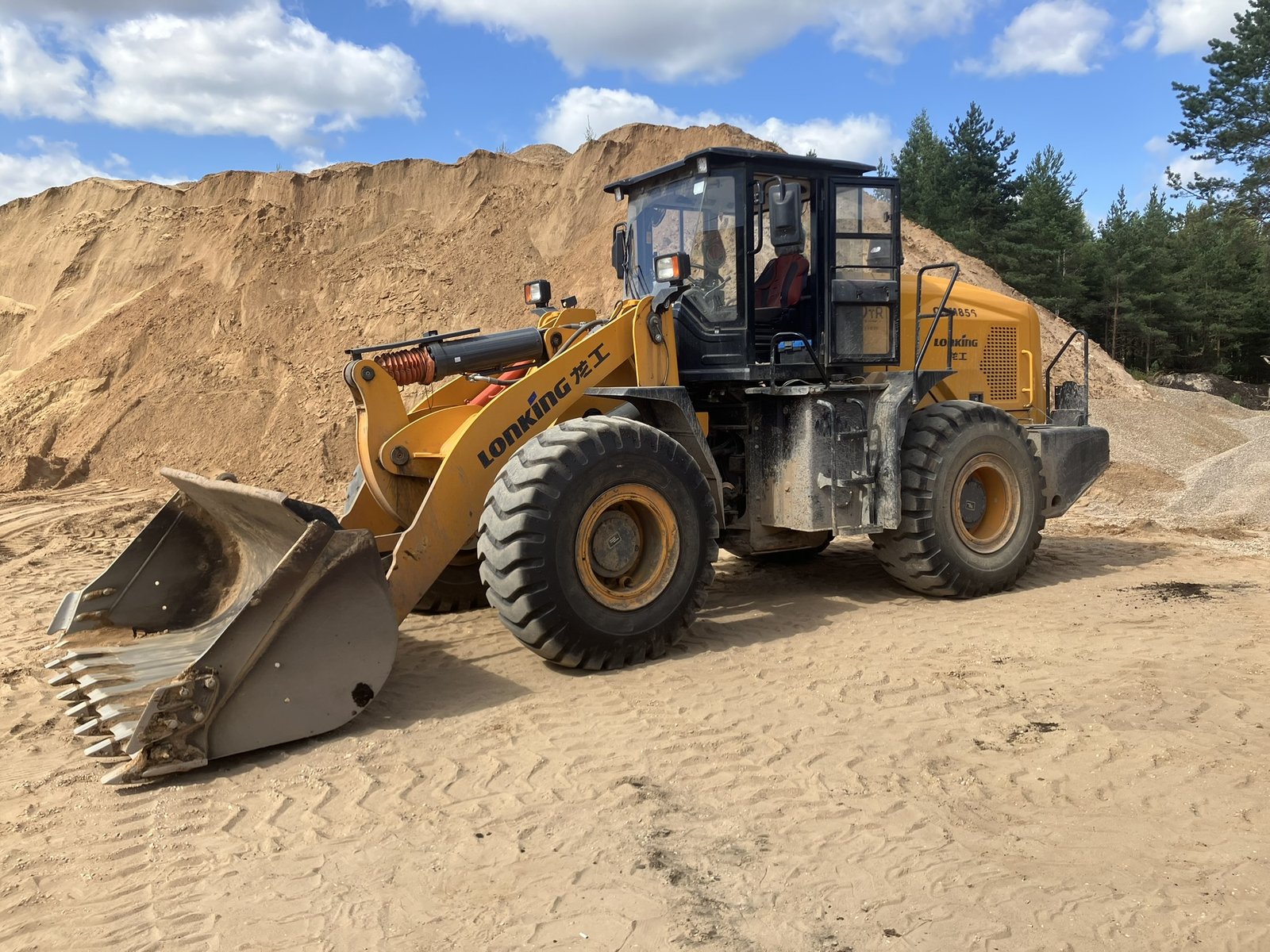

Фронтальный погрузчик с бортовой системой взвешивания на объекте

Работа на объекте

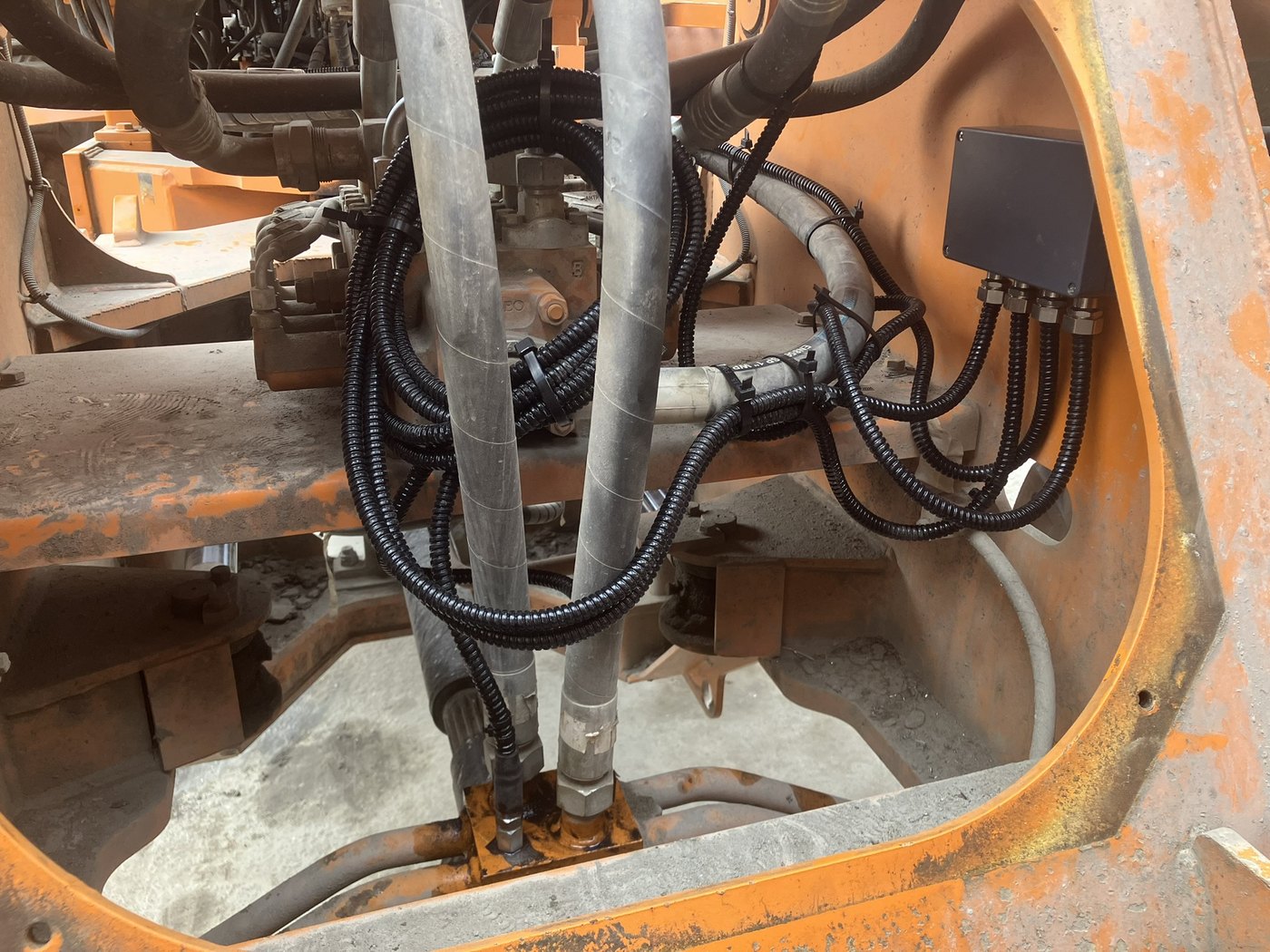

Угломер, установленный на раме погрузчика

Угломер на раме

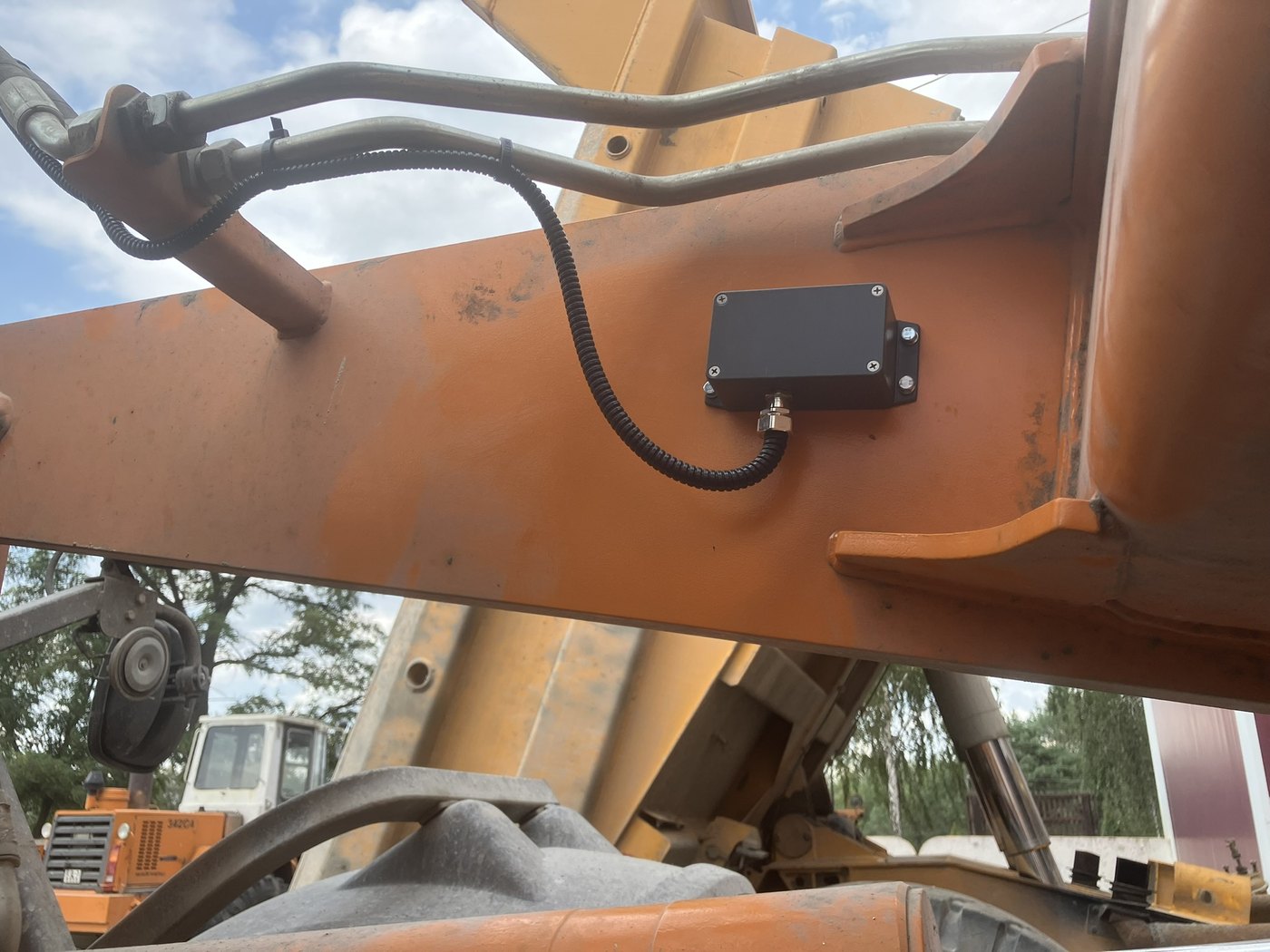

Угломер, установленный на стреле погрузчика

Угломер на стреле

Режимы работы

Два способа взвешивать

01

Динамический

Взвешивание на ходу, без остановки стрелы погрузчика — цикл погрузки не замедляется.

02

Дозирование

Контроль массы при высыпании материала — удобно, когда нужно догрузить вагон или кузов «в ноль».

Точность

Настраиваемая зона взвешивания

Зона взвешивания — участок траектории подъёма стрелы, в пределах которого система измеряет вес. Она уже, чем полный ход стрелы, и настраивается под конкретную технику и условия работы — от 20 до 50 градусов, — чтобы измерение всегда происходило на самом стабильном участке подъёма.

Угол настраивается один раз при вводе в эксплуатацию и не требует вмешательства оператора в повседневной работе.

Зона подъёма стрелы и настраиваемая зона взвешивания

Характеристики

Технические параметры LOADCONTROL Mobile

Диапазон взвешивания: от 0 до 99 999 кг (ограничен грузоподъёмностью погрузчика)
Суммарный диапазон: от 0 до 999 999 кг
Точность взвешивания: от ±0,1 до ±2%
Дискретность: 1, 10, 20, 50, 100 кг
Компенсация наклона погрузчика: до 10 градусов
Размах угла взвешивания: настраиваемый от 20 до 50 градусов
Давление в гидроцилиндре: не более 600 бар
Дисплей: не менее 6 дюймов, ОС Android

Температура работы: датчики и блоки -40…+50 °C, телефон -10…+50 °C
Температура хранения: -50…+50 °C
Защита: датчики давления и блоки обработки IP65, блок связи IP54, телефон не менее IP54
Питание: 12–36 В, потребление не более 15 Вт
Защиты: от перенапряжения, короткого замыкания и переполюсовки
Масса комплекта: не более 15 кг
Срок службы: не менее 10 лет

Точность зависит от состояния гидравлики, настроенного угла взвешивания и аккуратности работы оператора.

Корпус фронтального погрузчика наклоняется до 10 градусов на уклоне — стрела остаётся неподвижной, система взвешивания компенсирует погрешность

Технология

Компенсация наклона рамы

Бортовая система взвешивания оснащена угломером собственной разработки, установленным на раме погрузчика. Встроенный алгоритм компенсирует погрешность, возникающую при работе погрузчика на площадках с уклоном, в пределах 10 градусов.

Оператору не нужно искать ровную площадку — система сама учитывает наклон погрузчика и показывает точный вес.

Комплектность

Что входит в систему

Основной состав

Датчик давления — 2 шт.
Блок обработки данных (датчики давления и угломер) — 1 шт.
Блок обработки данных (угломер) — 1 шт.
Блок связи — 1 шт.
Комплект кабельно-проводниковой продукции

Дополнительно

Узел встройки датчика давления (тройник / фланец) — 2 шт.
Телефон на базе ОС Android — 1 шт.
Крепление телефона в кабине погрузчика — 1 шт.

Документация

Руководство по эксплуатации (паспорт) — 1 шт.
Инструктаж оператора при вводе в эксплуатацию
Свидетельство о вводе в эксплуатацию и калибровке

Интерфейс

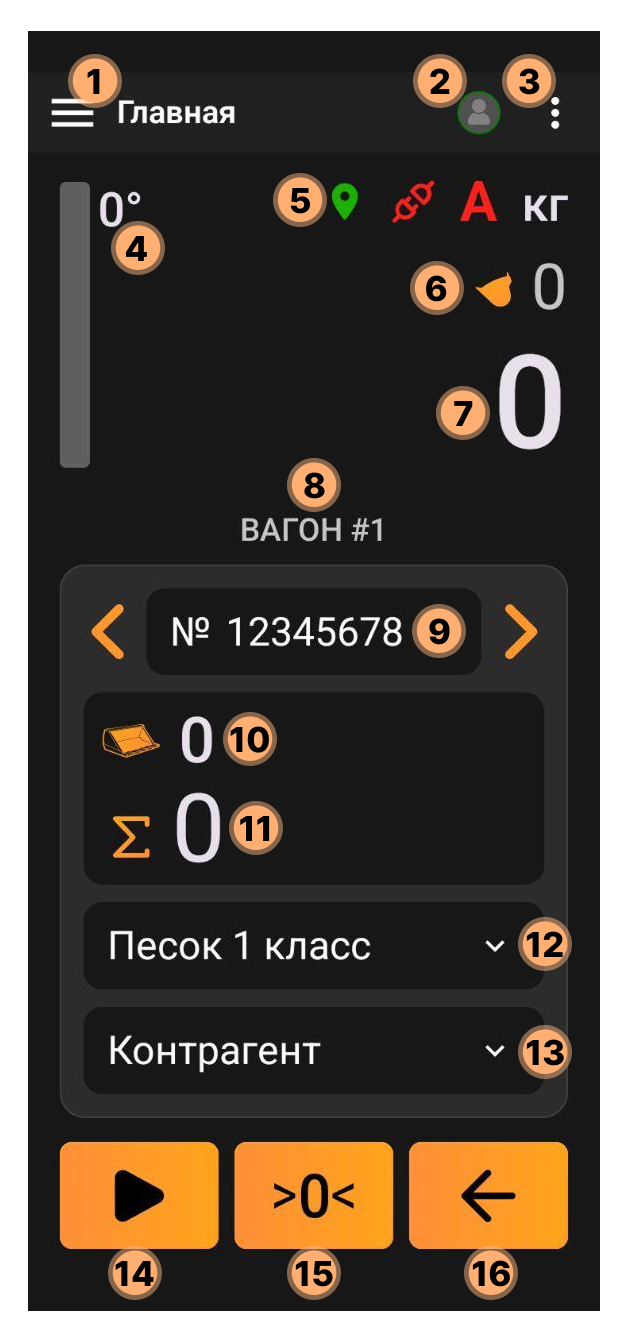

Главный экран приложения

1. Главное меню — переход между режимами работы
2. Пользователь — смена пользователя, права администратора
3. Доп. меню — отправка отчёта, редактирование записи
4. Текущий угол — положение стрелы в зоне взвешивания
5. Строка состояния — GPS, связь, режим, единицы измерения
6. Вес в ковше (мгновенный) — грубая оценка в реальном времени
7. Вес по результатам измерения — итоговый вес взвешивания
8. Номер вагона/контейнера — текущая единица учёта

9. № транспортного средства — регистрационный номер
10. Число ковшей — счётчик подъёмов в текущую единицу
11. Суммарный вес — итог по вагону, авто или контейнеру
12. Материал — выбор из списка материалов
13. Контрагент — выбор из списка контрагентов
14. Старт / пауза — запуск и приостановка взвешивания
15. Обнуление — новый «ноль» пустым ковшом
16. Отмена загрузки — отмена последнего взвешивания

Приложение

Видеообзор интерфейса приложения

На экране видно состояние системы (режим работы, связь, GPS), текущий угол стрелы и массу материала в ковше, число подъёмов и общий загруженный вес, а также номер транспортного средства, номер заявки, объект, тип материала и контрагента.

Автоматический подсчёт числа подъёмов при взвешивании
Автоматическое или ручное суммирование при подъёме ковша
Пауза на загрузку и отмена последнего взвешивания
Вычисление объёма материала по заданной плотности
Автоматическое напоминание о корректировке нуля
Гибкая настройка размаха угла взвешивания

Совместимость

Устанавливаем на любой тип погрузчика

Комплект адаптируется под гидравлику конкретной машины — в том числе под технику этих производителей.

Соответствие и качество

Декларация и сертификат

LOADCONTROL Mobile ставится на фронтальные погрузчики и аналогичные машины независимо от марки — комплект адаптируется под гидравлику конкретной машины.
