Автоматизация взвешивания

Главная / Каталог / Автоматизация взвешивания

Вес, номер, фото и видео каждого вагона — в одной записи

Программно-аппаратный комплекс (ПАК) превращает вагонные весы в автоматизированный весовой пост. Состав взвешивается в статике или движении без участия оператора, нейросеть читает номер каждого вагона, к записи привязываются фото и видео с IP-камер, а отчёт в Excel или PDF формируется одним кликом.

ПАК — опция к вагонным весам Модуль: весы работают и без него, а с комплексом получают архив взвешиваний с фотографиями, фото- и видеофиксацию, удалённый доступ и удалённое управление.

Основа комплекса — программа Rail Scale Module собственной разработки. Она подключается к весовому терминалу и камерам, которые уже стоят на весах, и работает на обычном компьютере весовой под Windows.

Взвешивание в статикеВзвешивание в движенииРаспознавание номеровIP-камеры RTSPОтчёты Excel и PDF

Скачать опросный листОписание ПАК (PDF) →

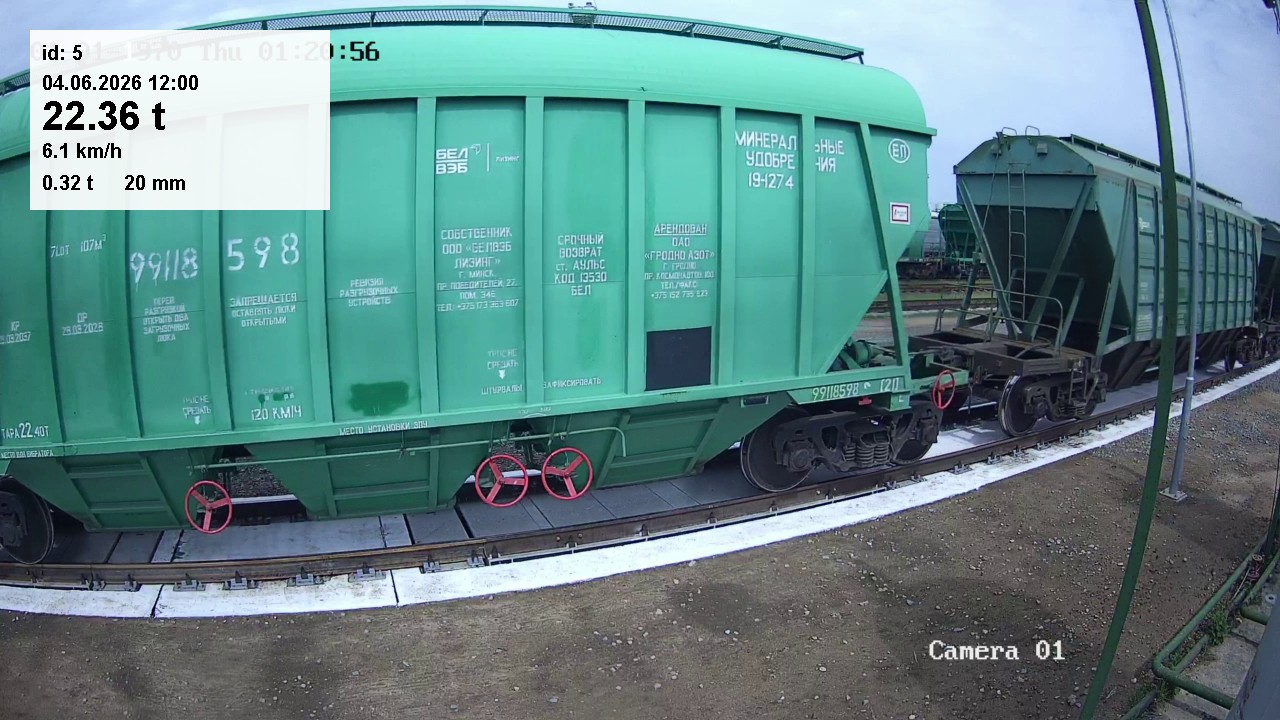

Кадр с IP-камеры: на снимок вагона нанесены номер записи, дата, вес и скорость
3 режимастатика (ручной режим), статика (автоматический режим), динамика
Распознаваниеномера вагонов с проверкой контрольной цифры
Архивфото и видео взвешиваний
Отзывы заказчиков

Что говорят о ПАК те, кто им пользуется

«Программное обеспечение программно-аппаратного комплекса… в автоматическом режиме определяет тип вагона и осуществляет взвешивание, фотофиксацию взвешиваемых вагонов, ведение архива и интеграцию с программным обеспечением «Нефть и Капитал» 24 часа в сутки.»
ИООО «ЛУКОЙЛ Белоруссия», отзыв от 25.07.2021Два комплекта весов с ПАК для 4- и 8-осных цистерн, с 2018 года. Весы работают в круглосуточном режиме более трёх лет.
Открыть письмо (PDF) →
«Поставка оборудования «Системы автоматической организации движения при взвешивании, видеофиксации и записи процесса взвешивания» позволила взвешивать вагоны в статическом состоянии в ночное время без присутствия оператора.»
Филиал «Руденская ГНС» УП «Минскоблгаз», отзыв от 22.08.2016Система автоматизации взвешивания и видеофиксации на вагонных весах.
Открыть письмо (PDF) →

Все отзывы →

Выгоды

Что получает клиент

Комплекс убирает рутину с весового поста и оставляет доказательства по каждому взвешиванию.

Пост без оператора

Взвешивание идёт в автоматическом режиме: программа сама фиксирует вес, а светодиодное табло подсказывает составителю, что делать. Заказчики используют пост круглосуточно, в том числе ночью без оператора.

Меньше споров о весе

К каждой записи привязаны кадры с обеих камер и видео проезда с наложением веса. Разногласия с поставщиками разбираются по фото и видео.

Без ручного ввода номеров

Нейросеть читает номер вагона на компьютере весовой — без облака и абонентской платы, номер можно перечитать по сохранённым кадрам. Данные уходят в ПО заказчика автоматически.

Архив и отчёты

База данных с фото и видео: выборка за смену, сутки или любой период, отчёты в Excel и PDF, рассылка на e-mail. Интеграция с учётной системой заказчика — у «Лукойл Белоруссия» с «Нефть и Капитал».

Сравнение

Весы без ПАК и весы с ПАК

ПАК — опция: вагонные весы Модуль работают и без него. Вот что меняется с комплексом.

ПараметрТолько весы с терминаломВесы и ПАК Rail Scale ModuleЧто получает заказчик
Запись взвешиванияПротокол с весом и временем хранится в терминалеЗапись в базе данных: фото, видео и номер вагона привязаны к весуРазногласия по весу решаются по фото и видео, а не по одной цифре
Номер вагонаВводится операторомЧитается нейросетью на компьютере весовой, можно перечитать по сохранённым кадрамНет ошибок ручного ввода и задержки на ввод номера
Работа постаОператор следит за весами и ведёт процессАвтоматический режим: программа сама фиксирует вес, табло подсказывает составителюПост может работать без оператора, в том числе ночью
Хранение и отчётыПротоколы хранятся в терминале, просмотр в его веб-интерфейсеБаза данных MySQL / MariaDB, выборка за любой период, отчёты в Excel и PDF, рассылка на e-mailГотовый отчёт без ручной подготовки
Удалённая работаДоступ через веб-интерфейс терминалаКопия терминала и удалённое управление весами с компьютера оператора, просмотр видеоОператору не нужно идти к терминалу в шкафу

Вес по-прежнему определяет весовой терминал: ПАК получает результат от него и дополняет запись номером вагона, фото и видео.

Фотофиксация

Вес, номер и фото каждого вагона

Разногласия с поставщиками по весу вагонов можно разобрать по фото и видео: каждая запись хранит кадры с обеих камер, а при взвешивании в движении проезд состава записывается целиком.

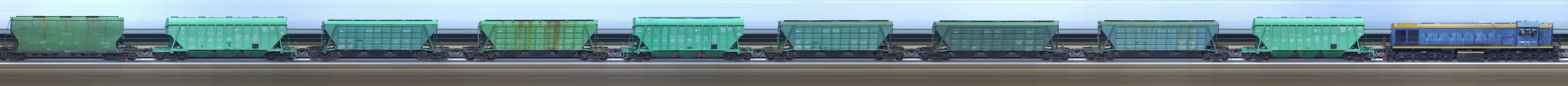

Панорама состава, построенная программой из видео проезда

Панорама состава, которую программа строит из видео проезда. Прокрутите вбок или нажмите, чтобы открыть целиком

01

Вес на снимке

На кадр с камеры программа наносит номер записи, дату и вес вагона.

02

Номер с проверкой

Нейросеть работает на компьютере весовой — без облака и абонентской платы.

03

Панорама состава

При взвешивании в движении из видео проезда программа формирует одну длинную картинку всего состава — удобно для разбора и архива.

Режимы работы

Статика и динамика — два сценария одного комплекса

Комплекс работает в трёх режимах: статика ручная, статика автоматическая и динамика.

Статика без оператора: табло информирует составителя

В автоматическом статическом режиме программа сама фиксирует вес каждого вагона, а светодиодное табло подсказывает составителю, что делать.

  1. «Ожидание вагона»Весы готовы: можно подавать вагон. Подача и уборка — без толчков и ударов.
  2. «Стабилизация веса»Вагон заезжает на платформы. Крайние колёсные пары — не ближе 300 мм от края платформы.
  3. «Запись веса»Вес стабилизировался — программа записывает его и на 3–5 секунд выводит массу вагона на табло.
  4. Выгрузка данныхПосле взвешивания и возврата весов в ноль данные автоматически уходят в ПО заказчика — через настраиваемое время.

Весовой контроллер и компьютер при необходимости работают круглосуточно.

Как проходит взвешивание в движении

От заезда состава до отчёта — без участия оператора. Вес, нагрузку на тележки, скорость и направление программа получает от весового контроллера, видео — с двух IP-камер.

  1. Движение состава через весыТерминал сообщает о начале проезда, программа включает запись с обеих камер.
  2. После проезда вагоновПо каждому вагону приходят вес, нагрузка на тележки, скорость и число осей.
  3. Номер и фотоИз видео выбирается кадр вагона, нейросеть читает номер и сверяет контрольную цифру.
  4. ОтчётЗапись уходит в базу данных. Отчёт выгружается в Excel и PDF или отправляется на e-mail.

Локомотив определяется автоматически уникальным алгоритмом, и его вес не попадает в итог состава. Экран и клавиатура весового терминала дублируются в программе — оператору не нужно идти к прибору.

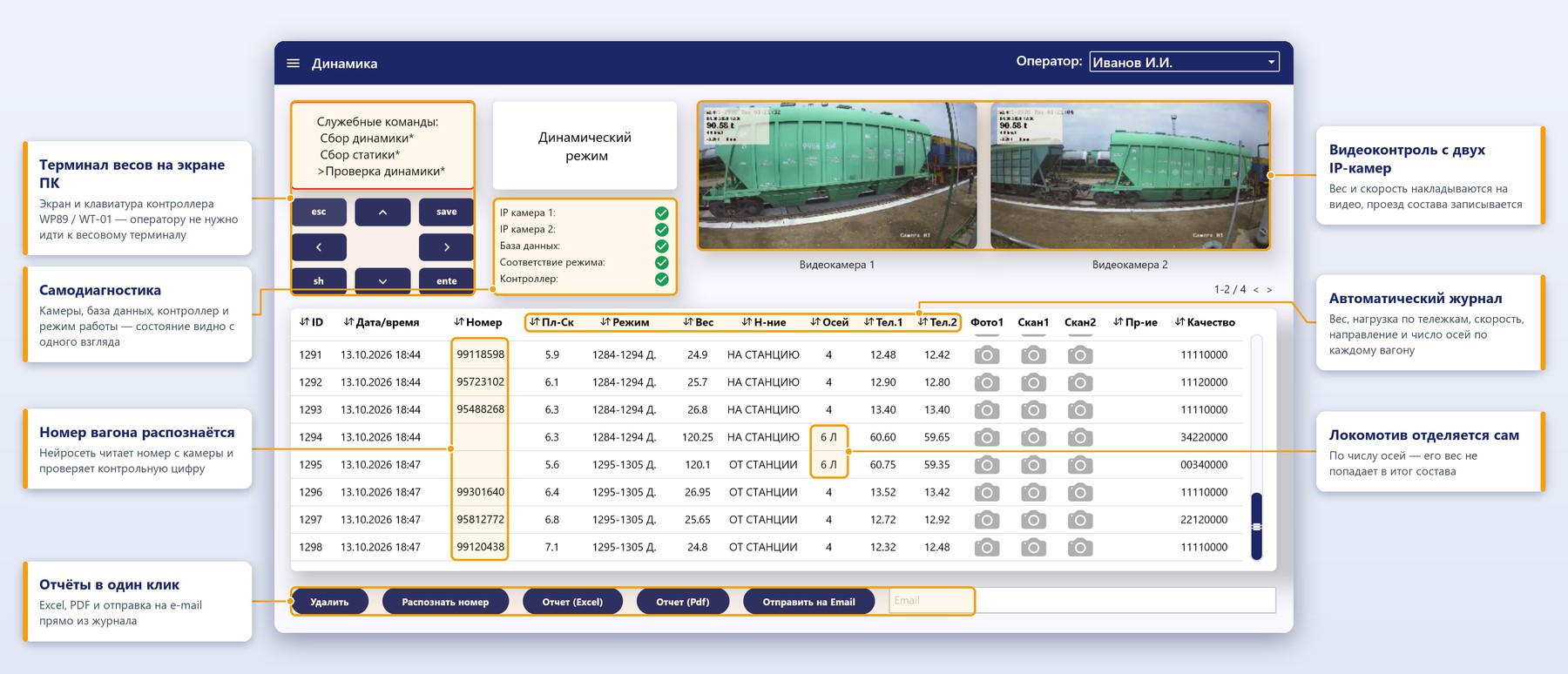

Экран «Динамика»: терминал весов на экране ПК, самодиагностика, видео с двух камер и автоматический журнал
Интерфейс

Экраны программы

Нажмите на снимок, чтобы рассмотреть подписи.

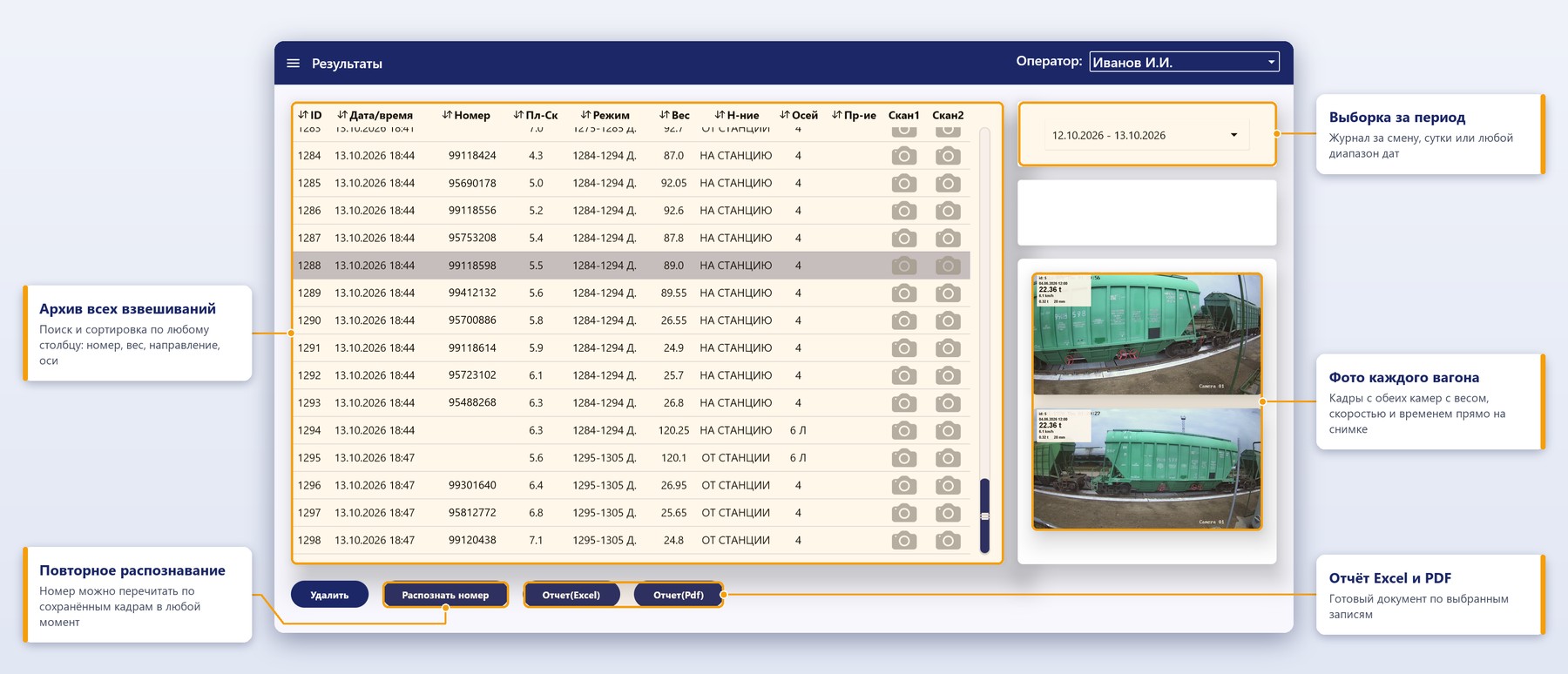

Экран «Результаты»: архив взвешиваний с фото

Результаты

Архив взвешиваний с фотографиями: выборка за смену, сутки или любой период, сортировка по каждому столбцу, кадры с обеих камер по выбранной записи. Номер можно перечитать по сохранённым кадрам в любой момент.

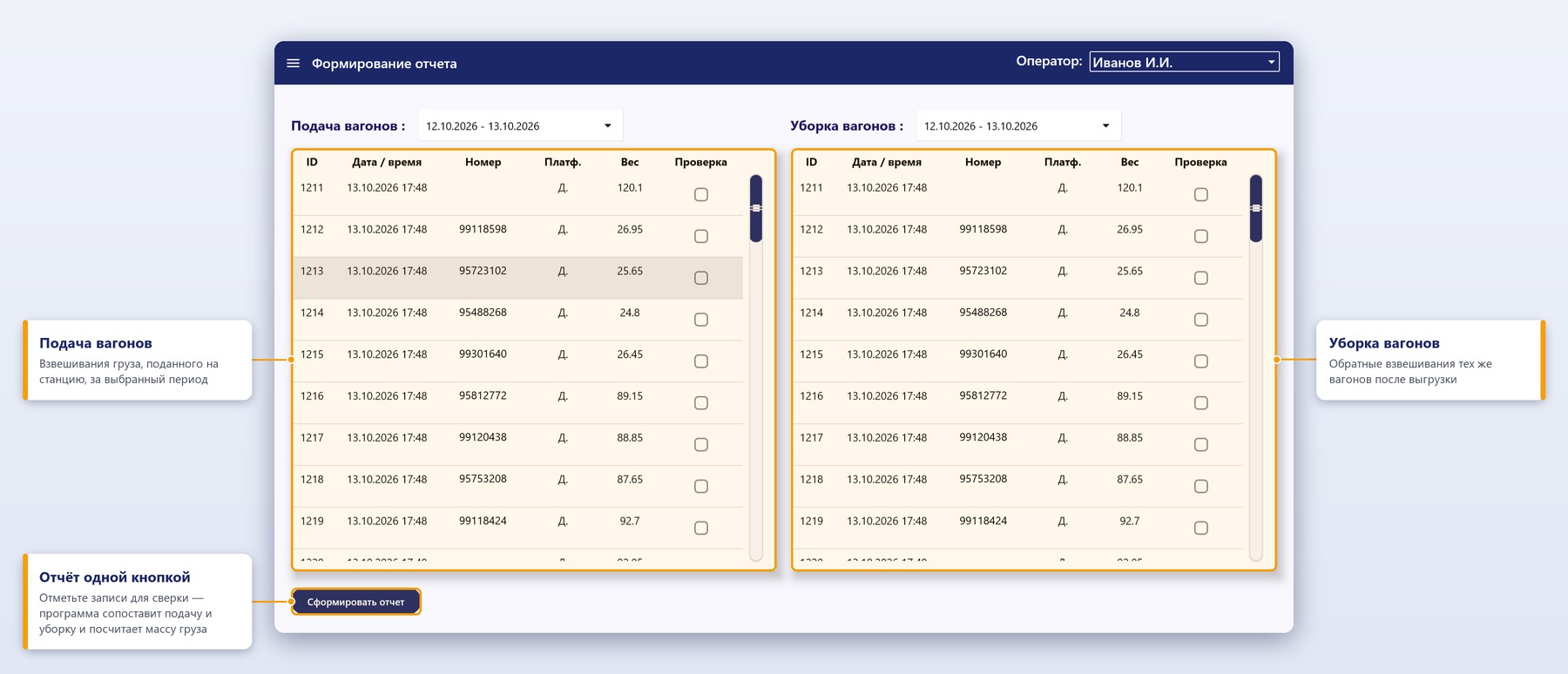

Экран «Формирование отчёта»: подача и уборка вагонов

Подача и уборка

Слева — взвешивания при подаче, справа — при уборке тех же вагонов. Отметьте записи для сверки, и программа посчитает массу груза по каждому вагону.

Состав комплекса

Весовой пост под ключ

Комплекс поставляется вместе с весами или дооснащает уже работающие весы. Базовая комплектация:

  • Уличный шкаф — всепогодный, утеплённый, с блоком климат-контроля, смотровым окном для весового терминала, внешней клавиатурой и PoE-коммутатором. Весовой терминал работает в шкафу в любую погоду
  • Шкаф в операторской — коммутатор и видеорегистратор
  • Компьютер оператора с предустановленной программой Rail Scale Module
  • Две IP-камеры Hikvision или аналог — с монтажными коробками и креплением
  • Светодиодное табло веса с креплением
  • Приложение для Android — бесплатно

Один пульт оператора может обслуживать несколько весовых постов — связь с удалёнными весами идёт по оптоволокну.

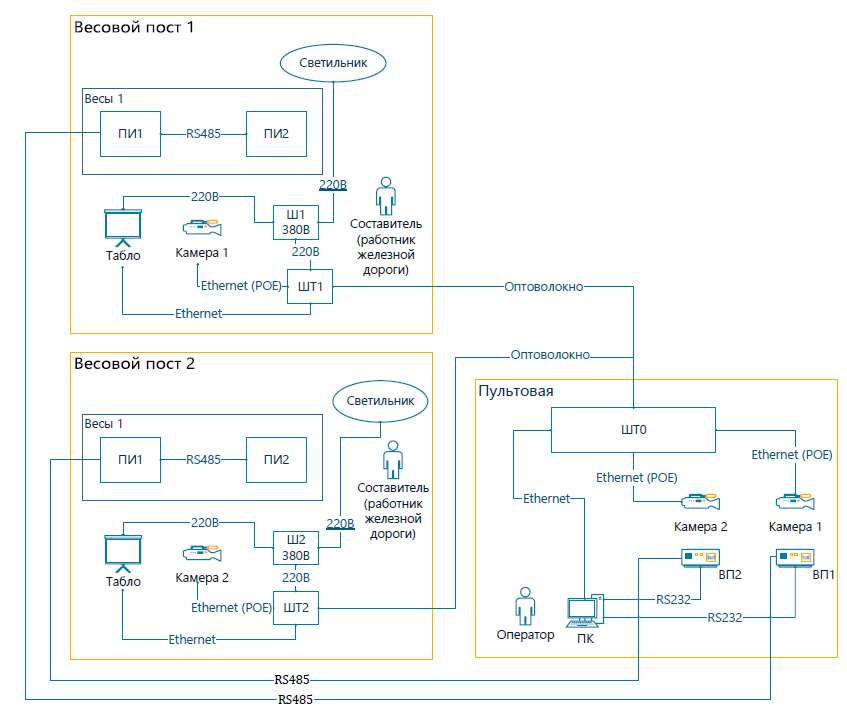

Схема программно-аппаратного комплекса: два весовых поста и пультовая
Сканирование состава и распознавание номеров развиваются и как отдельный продукт — смотрите «AI-камера сканирования состава».
Конфигурация

Весовая с управлением погрузкой

Для пунктов погрузки сыпучих грузов ПАК расширяется до системы управления загрузкой вагонов: оператор задаёт массу, а система сама открывает и закрывает затворы бункеров по показаниям весов.

Оборудование

  • АРМ оператора — ПК на Core i7, 16 ГБ ОЗУ, SSD 1 ТБ, монитор 27″
  • Шкаф телекоммуникационный внутренний — ИБП, видеорегистратор с архивом видео с 4 камер не менее 30 суток, оптическая патч-панель
  • Шкаф телекоммуникационный наружный — нержавеющая сталь, IP54, коррозионная стойкость C4, термоизоляция и климат-контроль, ИБП, смотровое стекло для весового терминала, внешняя клавиатура
  • Шкаф локальной системы управления — промышленный панельный контроллер с модулями ввода-вывода и защитными блокировками, ручное и автоматическое управление загрузкой
  • 4 IP видеокамеры — номера читаются с обеих сторон вагона, на кузове и на раме

ПО и функции

  • Возможности ПО АРМ: виртуальный весовой терминал, видео, считывание номеров с ручной правкой оператором, журнал событий, настройки и разграничение прав пользователей
  • Контроль загрузки: система фиксирует тару, разрешает загрузку, следит за приростом массы и по достижении заданного значения закрывает шиберные затворы
  • Индикация уровней продукта в бункерах и состояния затворов
  • Положение вагона на весах — интерактивно на экране оператора
  • Обмен с АСУ ТП по Modbus TCP и через OPC-сервер: результаты взвешивания, состояние затворов, уровни бункеров
  • Надёжность шкафов: вероятность безотказной работы 0,98 за 2000 часов

Состав комплекса и перечень интерфейсов дополнительно согласуются с заказчиком.

Внедрения

ПАК в работе на предприятиях

Комплекс поставляется вместе с вагонными весами Модуль — от простых двухплатформенных весов до четырёхплатформенных весов.

2025

ЗАО «Витебскагропродукт»

Двухплатформенные весы для статики

2024

РУП «Ремпуть Белорусской железной дороги»

Двухплатформенные весы для статики и движения, сыпучие материалы

2021–2024

ООО «Терминал Запад»

Весы для вагонов со сжиженным газом, в том числе двое весов во взрывозащищённом исполнении

Отзыв (PDF) →
2021

ООО «ЭйчЭс Белакон»

Двухплатформенные весы для статики и динамики, европейская колея 1435 мм

2020–2021

ЗАО «Белорусская национальная биотехнологическая корпорация»

Четверо весов для статики и динамики, двое из них — четырёхплатформенные

2019

ООО «Чесс-Бел»

Двое весов на 3 и 4 платформы для вагонов с нефтепродуктами различной базы

2018

ИООО «Лукойл-Белоруссия»

Двое четырёхплатформенных весов для 4- и 8-осных цистерн с нефтепродуктами

Отзыв (PDF) →

ОАО «МТЗ», УП «Минскоблгаз», УП «Витебскоблгаз»

Автоматическое взвешивание по утверждённой инструкции по подаче и уборке вагонов

Отзыв (PDF) →
FAQ

Частые вопросы

Какой компьютер нужен?

Обычный компьютер весовой с Windows 10/11 x64. Программа ставится из одного MSI-пакета и запускается автоматически вместе с Windows. Нейросеть работает на этом же компьютере — без облака и абонентской платы.

Какие камеры подходят?

Любые IP-камеры с поддержкой RTSP. В базовую комплектацию входят две камеры Hikvision или аналог с монтажными коробками и креплением. Программа записывает видео, делает фото и строит панораму состава; разрешение от 1280×720 до 2560×1440 и срок хранения записей задаются в настройках.

Как данные попадают в нашу учётную систему?

Результаты хранятся в базе данных MySQL / MariaDB (поддерживаются также Oracle 9i и 21c и файлы JSON на диске), выгружаются в Excel и PDF, рассылаются на e-mail, уведомления приходят в Telegram, данные передаются в ПО заказчика по SSH. У «Лукойл Белоруссия» комплекс интегрирован с «Нефть и Капитал».

Меняет ли ПАК результат взвешивания?

Нет. Вес определяет весовой терминал; ПАК получает результат от него и дополняет запись номером вагона, фото и видео.

Как проверяется новая версия программы?

Новые функции разрабатываются и проверяются в кабинете на макете ПАК и весов, и только потом внедряются на объектах. Перед запуском нового продукта проводятся испытания на отказ.

Как проходят монтаж и пусконаладка?

Этапы монтажа и распределение работ между Поставщиком и Заказчиком описаны в Инструкции по установке. Шеф-монтаж и пусконаладку выполняет Саха-пром.

Опишем ваш весовой пост

Заполните опросный лист: в нём есть раздел про автоматизацию — фото- и видеофиксацию, распознавание номеров, режимы взвешивания. По нему мы подберём конфигурацию ПАК и подготовим коммерческое предложение.

Скачать опросный лист

Вагонные весы Модуль →
